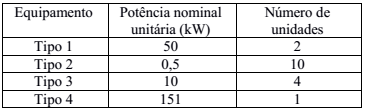

Uma instalação de baixa tensão possui quatro tipos de equipamentos com quantidades e potências instaladas variadas, conforme mostra a Tabela abaixo:

A figura abaixo mostra a curva de demanda diária registrada para essa instalação, cujo valor médio é 110 kW.

O fator de carga dessa instalação é aproximadamente:

Um transformador trifásico 13.800-380/220 V possui no seu primário um comutador de derivação manual composto de quatro derivações (tapes), conforme mostrado na tabela abaixo.



Medidores instalados pela equipe de manutenção, próximos aos consumidores de baixa tensão, mediram em determinado ponto da rede valores de tensão em torno de 350 V. A partir dessa constatação, a equipe decidiu mudar o tape do transformador do tape 2 (13.800 V) para o tape 3 (13.200 V). Após esta mudança de tape novas medições na baixa tensão foram realizadas, a partir das quais observou-se que:

De acordo com a figura abaixo é correto afirmar que o ambiente representado terá:

O quadro acima apresenta informações sobre seções nominais dos condutores e mostra a capacidade de condução de corrente dos condutores de acordo com sua seção nominal. Em uma determinada instalação elétrica, a corrente de projeto da instalação é de 63 A e as condições de instalação determinam um fator de correção de temperatura de 1,05 e um fator de correção de agrupamento de 0,6.



Qual seção nominal dos condutores deve ser adotada?

A respeito da partida de motores utilizando chave estrela-triângulo, cujo diagrama é representado ao lado, considere as afirmativas:

I. No instante da partida somente k1 e k2 devem estar energizados.

II. Após o chaveamento para ligação em triângulo, somente k1 e k3 estarão energizados.

III. Em regime normal de operação, somente k1 e k2 devem estar energizadas.

Estão corretas apenas as afirmativas:

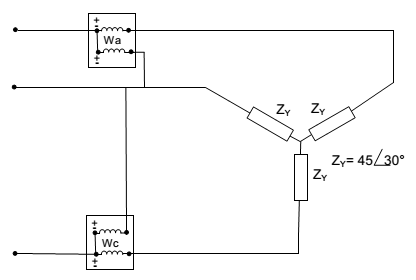

O circuito trifásico, 380 V, com sequência de fase ABC alimenta cargas equilibradas ligadas em estrela, conforme mostrado na figura abaixo.

As leituras nos wattímetros Wa e Wc são respectivamente:

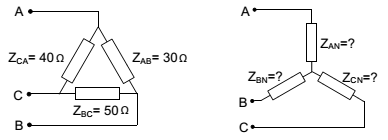

Sabendo o valor das impedâncias Z_AB, Z_BC e Z_CA da carga trifásica ligada em Delta, as impedâncias da ligação em estrela são:

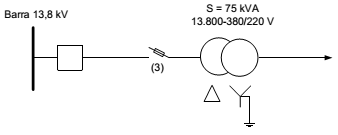

O transformador trifásico, 75 kVA, ligação Delta-Estrela aterrada, 13.800-380/220 V do diagrama unifilar apresentado na figura abaixo é protegido por um conjunto de três chaves fusíveis, sendo uma chave fusível em cada fase.

Ao ocorrer uma falta na bucha da fase C do primário do transformador pode-se afirmar que:

Seja o circuito magnético mostrado na figura abaixo e sabendo que a relutância do Ferro vale 3.10³ A.e/Wb e a do entreferro vale 4.10⁵ A.e/Wb e que o número de espiras N=500, o valor aproximado da indutância L do circuito, em Henry é de:

Um eletrotécnico recém contratado para a área de manutenção recebeu a missão de realizar as manobras nos equipamentos mostrados no diagrama unifilar da figura abaixo, com o objetivo de colocar o religador em operação, após realizado o serviço de manutenção. Indique a sequência correta de manobras para colocar o religador em serviço.
