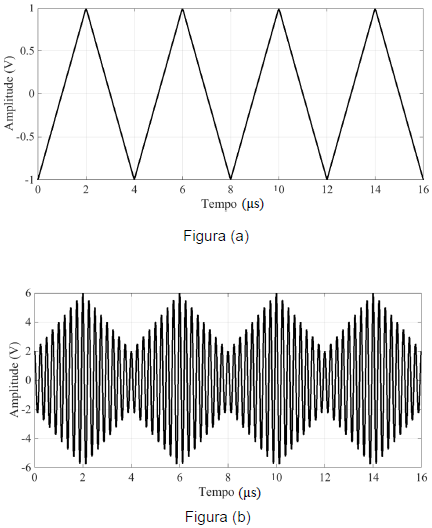

O sinal mensagem triangular, apresentado na Figura (a) modula uma portadora de amplitude 1 V em AM – DSB (Double Side Band). O sinal modulado está apresentado na Figura (b). É correto afirmar que o índice de modulação AM e a frequência da portadora, respectivamente, valem aproximadamente:

O filtro é um circuito muito importante em sistemas de comunicação e instrumentação. O circuito da figura abaixo é um filtro. Acerca deste circuito é correto afirmar que:

Os amplificadores de diferenças são frequentemente utilizados em instrumentação. No circuito da figura abaixo é apresentado um amplificador de diferenças. Nele, há um amplificador operacional ideal alimentado por uma fonte simétrica com tensão V_CC de 12 V. Se uma tensão contínua de 1 V for aplicada em V_i, a tensão de saída V_o vale:

Considere o circuito da figura abaixo. O circuito possui um amplificador operacional ideal alimentado por uma fonte simétrica com tensão V_CC de 12 V. Para este circuito, é correto afirmar que o valor da corrente I é:

O circuito RC série apresentado na figura abaixo está operando com uma fonte de tensão alternada de 50 V eficazes. É correto afirmar que a potência complexa fornecida pela fonte vale:

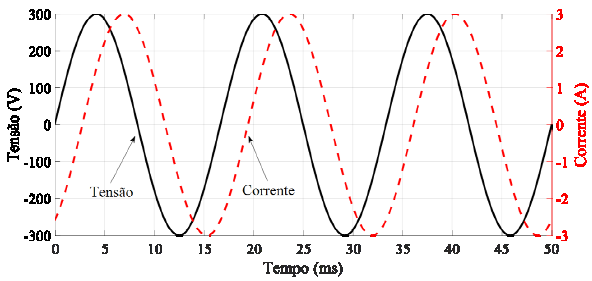

Um técnico em eletroeletrônica mediu a tensão e a corrente em uma determinada carga e obteve as formas de onda apresentadas na figura abaixo. O técnico verificou que as formas de onda possuíam a mesma frequência e que a diferença entre o pico da tensão e o pico da corrente era de !$ \large{1 \over 360}s !$. A partir das verificações do técnico, ele pôde constatar que:

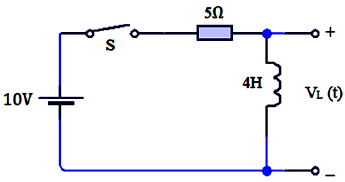

Considere o circuito RL apresentado na figura abaixo.

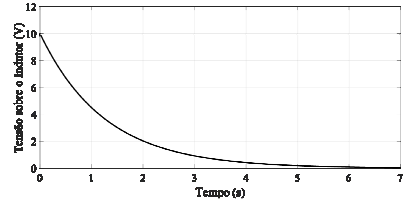

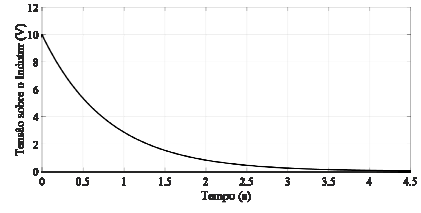

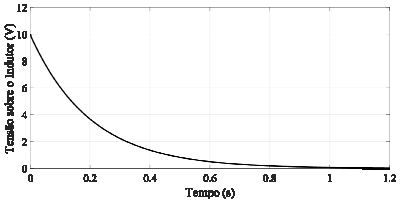

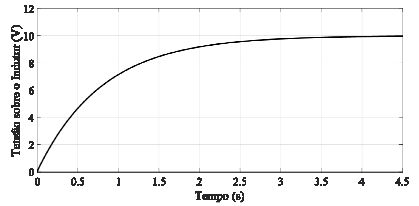

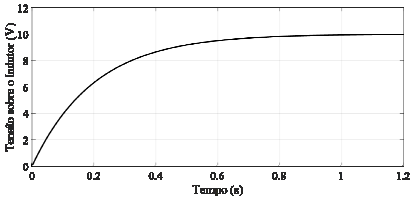

O gráfico que mais se aproxima da tensão sobre o indutor, V_L (t), a partir do instante em que a chave S é fechada é:

Considere o circuito elétrico apresentado na figura abaixo.

É correto afirmar que a corrente e a potência fornecidas pela fonte são, respectivamente, iguais a:

Uma fonte de tensão alimenta uma carga resistiva variável. Na carga foram feitas duas medições. Na primeira, constatou-se que quando a carga consumia uma corrente de 3 A, a tensão sobre ela era de 10 V. Na segunda medição, verificou-se que quando a carga consumia uma corrente de 6 A, a tensão sobre ela era de 7 V. É correto afirmar que a resistência interna da fonte vale:

Uma casa possui um chuveiro elétrico projetado para dissipar 6000 W quando conectado a uma diferença de potencial de 220 V eficazes. A corrente nominal do disjuntor a ser colocado no circuito do chuveiro elétrico é:
