No contexto da eletrônica industrial, os conversores A/D (analógico para digital) são componentes essenciais na interface entre sinais analógicos e digitais. Um dos métodos comuns de conversão é o de aproximações sucessivas, utilizado para converter sinais analógicos em valores digitais binários.
Considere um conversor A/D de 8 bits, com uma resolução de 0,03. Sabendo-se que a entrada analógica é de 2,4V, calcule a tensão de referência (V_ref) e determine o valor da saída digital (S_D) representado em notação binária.

Assinale a alternativa CORRETA:

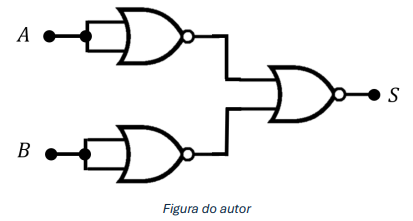

No contexto da eletrônica digital, é comum implementar diferentes portas lógicas utilizando combinações de outras portas básicas, com o objetivo de simplificar projetos ou atender restrições específicas de hardware. Considere o circuito lógico apresentado na imagem abaixo, no qual o funcionamento de uma determinada porta lógica é reproduzido utilizando apenas portas NOR.



Com base na análise do comportamento do circuito e na relação entre as entradas e a saída, identifique qual porta lógica é representada. Assinale a alternativa CORRETA:

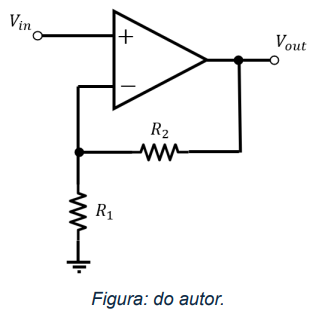

No contexto da eletrônica industrial, amplificadores operacionais são amplamente utilizados para processar sinais em diversos sistemas. Considere um circuito amplificador operacional na configuração apresentada na imagem abaixo. Com uma resistência R1=470 Ω, uma resistência R2=4,7 kΩ, e uma tensão de entrada Vin=10 V.




Assinale a alternativa CORRETA que representa a relação entre a tensão de saída (Vout) e a tensão de entrada (Vin) do circuito, também conhecida como ganho do circuito:

O desempenho e a vida útil dos equipamentos industriais, como os motores elétricos, dependem de diversos fatores que podem comprometer seus componentes e eficiência operacional. Analisando as condições de operação, sobreaquecimento e vibrações, considere as afirmações a seguir:

I - O sobreaquecimento significativo do motor pode comprometer drasticamente a vida útil dos isolantes. Entre as principais causas dessa degradação destacam-se: sobretensão na linha de alimentação, sobrecorrente durante as partidas e acúmulo de poeira, fatores que aceleram o desgaste térmico e elétrico dos materiais isolantes.
II - Vibrações anormais no motor podem reduzir seu rendimento, resultando em falhas no alinhamento, fixação inadequada na base, folgas excessivas nos mancais ou balanceamento incorreto das partes girantes, comprometendo a estabilidade e o desempenho do equipamento.
III - O religamento imediato do motor após desligamento provoca aumento excessivo da temperatura dos enrolamentos já aquecidos, devido à corrente elevada na partida, podendo superar os limites da classe de isolação, causar danos térmicos e comprometer a vida útil do equipamento.

A partir das afirmações acima, é CORRETO o que se afirma em:

No contexto industrial, a eficiência operacional depende da aplicação adequada dos diferentes tipos de manutenção conhecidos. O monitoramento preventivo e corretivo dos equipamentos é indispensável para evitar falhas inesperadas e preservar a continuidade dos processos produtivos. Considerando as definições de manutenção preditiva, corretiva e preventiva, analise as afirmações a seguir:

I - A manutenção preditiva monitora as condições reais de operação das máquinas por meio de técnicas de análise e supervisão, visando prever falhas, reduzir a manutenção preventiva e eliminar a manutenção corretiva, garantindo a qualidade do serviço e o acompanhamento do desgaste ou degradação dos componentes.
II - Manutenção corretiva é aquela que é efetuada após a ocorrência de uma pane, sendo destinada a recolocar o equipamento em questão em condições de executar a sua função requerida para o processo.
III - A manutenção preventiva é realizada em intervalos planejados, ou conforme critérios definidos, com paradas programadas para minimizar falhas e preservar o desempenho do equipamento, seguindo padrões previamente estabelecidos, que visam evitar a degradação funcional dos componentes.

A partir das afirmações acima, é CORRETO o que se afirma em:

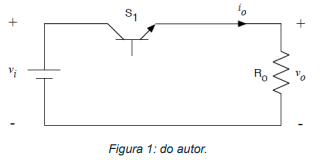

No contexto de sistemas industriais, transistores são amplamente utilizados em circuitos chaveados para controle de tensão e potência em cargas resistivas. Considere um conversor CC-CC com chave ideal (S₁ ) representada por um transistor, alimentado por uma fonte de 20V (V_i ) e conectado a uma carga de 10Ω (R₀). A frequência de comutação do circuito é de 1kHz (f), e a razão cíclica (D) do transistor é de 40%. Com base nesses parâmetros, calcule a tensão média aplicada à carga (V₀) e determine os tempos de comutação total (T_S ), condução (T_on) e bloqueio (T_0ff) do transistor no circuito.



De acordo com as afirmações acima, assinale a alternativa CORRETA:

Em aplicações industriais, motores elétricos podem ser projetados para operar em dupla tensão (220/380 V), permitindo flexibilidade na instalação conforme a disponibilidade da rede. O circuito de partida de um motor com seis bornes de ligação pode utilizar uma configuração que reduza a corrente de partida, preservando o sistema elétrico e garantindo a aceleração adequada da carga.

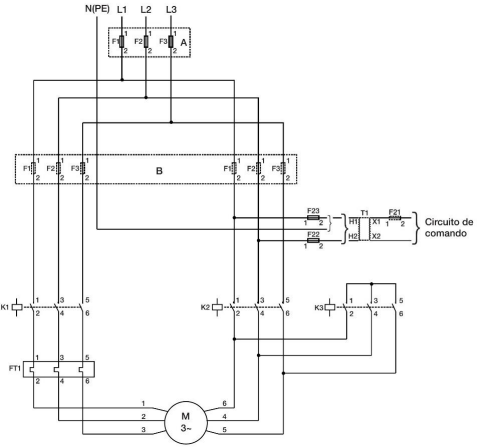

Considere um motor trifásico alimentado por um circuito, conforme diagrama abaixo:

Fonte: GRUPO WEG. Motores elétricos: guia de especificação. Unidade Motores. Rev. 11. Cód. 50032749. Jaraguá do Sul: WEG, set. 2012. [Figura 3.8].

Considere os seguintes componentes no circuito de partida:

- Fusíveis de força: F1, F2, F3
- Fusíveis de comando: F21 e F22
- Transformador de comando: T1
- Contatores: K1, K2 e K3
- Relé de sobrecarga: FT1
- Motor: M1

Com base nas características descritas, e no esquema típico de ligação para dupla tensão, selecione a alternativa CORRETA:

Em uma instalação industrial trifásica, diversos fatores podem afetar o funcionamento e a proteção dos motores elétricos. Considerando a montagem e instalação desses motores, avalie as afirmações abaixo:

I - Para alterar o sentido de rotação do eixo de um motor elétrico trifásico, é necessário inverter a sequência de fases, o que pode ser feito trocando a posição de duas das fases (entre si) conectadas ao motor.
II - Em caso de falha que resulte na falta de uma fase em uma instalação industrial trifásica, é possível afirmar que isso pode danificar os motores ligados em estrela, mas não apresenta riscos para motores ligados em triângulo.
III - Caso a tensão da rede elétrica apresente uma elevação significativa em relação à tensão nominal, o sistema de proteção que conta apenas com fusíveis no circuito de força do motor é adequado para garantir o desligamento do equipamento.

A partir das afirmações acima, é CORRETO o que se afirma em:

Em sistemas elétricos, os transformadores de corrente (TCs) e transformadores de potencial (TPs) desempenham papéis essenciais, cada um com uma função específica. Os TCs são utilizados para medir e proteger contra sobrecargas de corrente, enquanto os TPs são fundamentais para isolar e medir tensões de sistemas de alta tensão, garantindo segurança e a adequada operação dos dispositivos de proteção. Considerando as funções e características desses transformadores, qual das alternativas abaixo está CORRETA?

Os motores de indução trifásicos são amplamente utilizados na indústria devido à sua eficiência, robustez e simplicidade de operação. Esses motores convertem energia elétrica em energia mecânica, sendo essenciais para o acionamento de máquinas e equipamentos. Para calcular a corrente de linha de um motor trifásico em operação, é necessário conhecer parâmetros como potência nominal, eficiência, fator de potência e tensão de alimentação.
Um motor de indução trifásico possui uma potência nominal de 11 kW e está operando em plena carga. O motor apresenta uma eficiência de 90% durante o funcionamento, o que significa que 10% da energia elétrica consumida é perdida, principalmente na forma de calor. Além disso, o fator de potência do motor (FP) é de √3/₂ (indutivo), indicando que há uma defasagem entre a corrente e a tensão no sistema. A tensão eficaz aplicada entre as linhas do motor é de 380 V.

Com base nas condições descritas, assinale a alternativa que apresenta o módulo da corrente elétrica de linha que o motor consome em funcionamento pleno:
