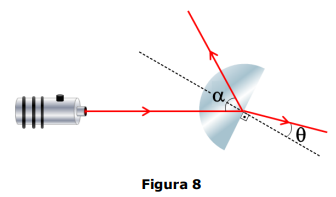

Quando a luz atravessa um meio transparente, como o acrílico, ocorre o fenômeno da refração da luz. Ao incidir um feixe de luz laser sobre a superfície curva de um semicilindro acrílico, dois fenômenos distintos são observados: a reflexão interna ao acrílico e a refração da luz, quando o feixe de luz passa a se propagar no ar (n = 1) fora do acrílico, conforme representado na Figura 8 abaixo. Esse experimento, realizado facilmente em laboratórios de física, é essencial para compreender os conceitos básicos da óptica geométrica.





Se o ângulo α da figura é igual a 90° e o ângulo θ igual a 30°, qual é o índice de refração da peça de acrílico?

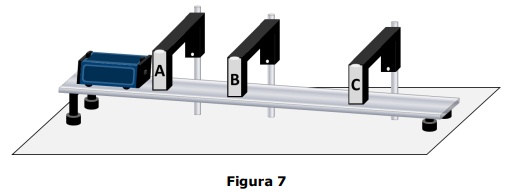

Em laboratórios didáticos, o estudo da cinemática é facilitado com o uso de carrinhos especialmente projetados para deslizar sobre trilhos de alumínio com baixo atrito. Na Figura 7 abaixo, um trilho inclinado permite investigar o movimento uniformemente variado do carrinho. Três cronômetros acionados por laser (A, B e C) registram o tempo de passagem do carrinho desde o momento em que é solto do repouso. O carrinho percorre 30 cm do ponto de liberação até atingir o cronômetro A, registrando um intervalo de tempo de 3 s. Do cronômetro A até o cronômetro B, o carrinho percorre mais 30 cm, e o cronômetro, ao ser atingido, registra um intervalo de tempo de 5 s. Finalmente, do cronômetro B até o cronômetro C, o carrinho percorre mais 60 cm, e o cronômetro, ao ser atingido, registra 8 s.




Qual é a aceleração média do carrinho durante todo o percurso?

Como parte essencial dos laboratórios didáticos, dinamômetros são utilizados para medir a força resultante em corpos. Um uso frequente desse instrumento é a medição da força resultante sobre um corpo quando suspenso no ar ou mergulhado em um fluido. Na situação ilustrada na Figura 6 abaixo, à esquerda, uma esfera é suspensa no ar, e o dinamômetro registra 10 N. À direita, a mesma esfera está completamente submersa em um fluido, e o dinamômetro marca 8 N.





Considerando que o volume da esfera é 2,5 x 10−4 m³ e g = 10 m/s², qual é o valor da densidade do fluido?

No estudo da propagação de ondas sonoras no ar, recorre-se ao experimento de ondas estacionárias em tubos contendo água. Nesse experimento, um tubo contendo água é equipado com um alto-falante conectado a um gerador de frequência variável, posicionado próximo à extremidade aberta do tubo, conforme a Figura 5 a seguir. Quando a frequência gerada coincide com uma das frequências naturais de vibração da coluna de ar no tubo, ocorre a formação de ondas estacionárias.





Considerando uma configuração específica, conforme ilustrado na figura acima, onde H = 1 m , h = 75 cm, em uma região onde a velocidade do som no ar é aproximadamente 340 m/s, qual é a frequência da onda sonora?

A Máquina de Atwood é uma ferramenta experimental valiosa para determinar a aceleração de um conjunto de massas. Considere uma configuração idealizada na qual o fio é inextensível, as massas tanto do fio quanto da roldana são desconsideradas e não há atrito ou resistência do ar. O sistema é composto por duas massas, M = 4 kg e m = 1 kg, como ilustrado na Figura 4 abaixo:




Utilizando g = 10m/s², a aceleração das massas e a força de tensão no fio, respectivamente, são:

O experimento de Millikan desempenhou um papel crucial na determinação da carga elétrica do elétron. Consiste em um dispositivo que eletriza gotas de óleo por atrito, dispersando-as entre duas placas metálicas conectadas a uma fonte de alta tensão, onde é estabelecido um campo elétrico. Na configuração apresentada na Figura 3 abaixo, a gota de óleo, de massa m e carga q, move-se com velocidade constante para baixo. Nesse cenário, o sentido da força elétrica sobre a gota é para e sua carga é .





Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

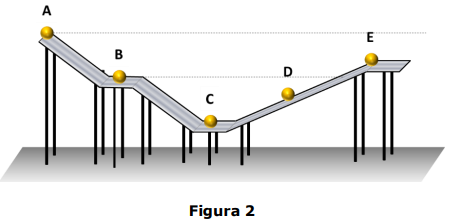

Diversas montagens experimentais são empregadas para avaliar a conservação de energia mecânica de um sistema, simplificando ou minimizando efeitos indesejados, como o atrito. Planos inclinados são experimentos comuns para analisar as energias cinética e potencial gravitacional. Na Figura 2 abaixo, uma esfera, abandonada do ponto A, desliza através da rampa, com atrito e resistência do ar desprezíveis, passando pelos pontos B, C, D e E. Avaliando a situação, pode-se dizer que a energia cinética entre os pontos A e C, a energia mecânica entre os pontos B e D, e a energia potencial gravitacional entre os pontos C e E têm, respectivamente, qual comportamento?

A avaliação do calor latente de fusão de substâncias é uma tarefa experimentalmente complicada, devido às análises de perdas e trocas de calor com o ambiente. Uma abordagem mais simples envolve atividades de simulação, nas quais são feitas simplificações para facilitar a compreensão dos conceitos relacionados. Considere uma simulação em que há um calorímetro ideal contendo 350 ml de água (densidade de 1 g/ml) a uma temperatura de 80 °C. No calorímetro, são adicionados 50 g de gelo a 0 °C. Considerando que ocorrem trocas de calor apenas entre a água e o gelo, qual será a temperatura final do sistema? Considere o calor latente de fusão do gelo igual a 80 cal/g e o calor específico da água como sendo 1 cal/g°C.

Em experimentos laboratoriais explorando os conceitos de óptica geométrica, a análise das imagens formadas por lentes e espelhos é uma prática comum. Para promover discussões com os alunos sobre a natureza das imagens, um professor desafia os estudantes a escolherem um sistema óptico para projetar a imagem de uma fonte luminosa em um anteparo. Considerando esse contexto, qual sistema óptico seria mais apropriado para essa finalidade e qual deveria ser a posição precisa da fonte luminosa em relação a esse sistema óptico?

A exploração prática dos circuitos contribui significativamente para o aprendizado. Na configuração representada na Figura 1 abaixo, composta por três lâmpadas idênticas (L₁, L₂ e L₃), uma chave C e uma fonte de tensão V, todas as lâmpadas apresentam brilho quando a chave C está fechada.





Ao abrir a chave C, qual efeito é observado no brilho das lâmpadas?
