O método dos dois wattímetros é utilizado para medir a potência ativa em um circuito trifásico a três fios. As leituras nos wattímetros são 2.300 W e 4.500 W. Sabendo-se que o circuito tem fator de potência 0,82, a potência ativa total do circuito é

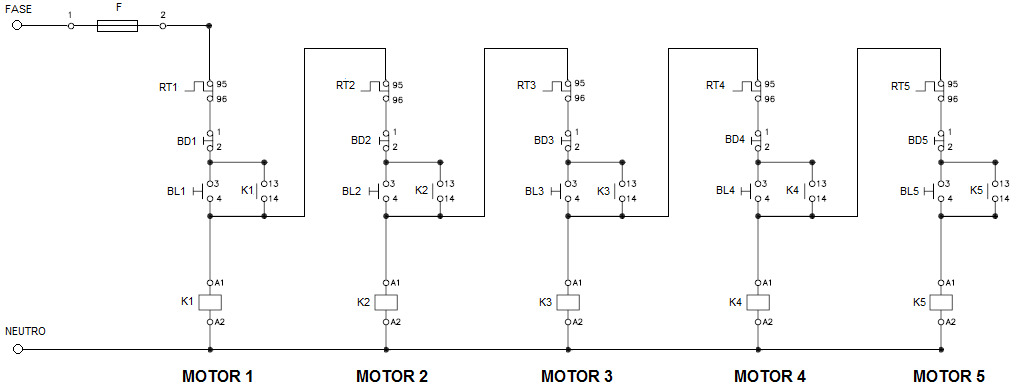

O circuito de comando de uma esteira transportadora equipada com cinco motores elétricos de indução está representado na Figura abaixo.

Nessa Figura, F é um fusível, RT são contatos de relés térmicos, BD são botoeiras desliga, BL são botoeiras liga e K são contatores. De acordo com esses dados e a Figura, é correto afirmar que, ao pressionar

Uma carga trifásica solicita 480 kW com um fator de potência em atraso de 0,82 quando ligada a uma rede de 380 V. Um banco de capacitores será ligado em paralelo com essa carga para aumentar o fator de potência total para 0,98 em atraso. A potência reativa fornecida por esse banco e a redução resultante na corrente total após a correção do fator de potência serão iguais, respectivamente, a

Considere: !$ \sqrt{3}=1,73;\ \cos^{-1}0,82\ =34,92º\ =0,70;\ \cos^{-1}0,98\ =11,48º;\ tg\ 11,48º=0,20. !$

Um motor de indução trifásico de 4 polos, 60 Hz, gira a 1.720 RPM. A frequência das correntes do rotor desse motor é, aproximadamente,

Uma carga trifásica equilibrada ligada em triângulo, quando alimentada por uma rede trifásica de 380 V, consome 4 kW com um fator de potência de 0,78. O módulo da impedância de fase dessa carga é, aproximadamente,

Os ensaios realizados no óleo isolante de transformadores fazem parte da manutenção preditiva desse equipamento. O ensaio que consiste na aplicação de uma tensão constante em uma amostra de óleo colocada entre dois eletrodos de um capacitor tem por objetivo determinar

O acesso direto à memória (DMA) é utilizado para acelerar o processo de transferência de dados entre o

O ruído térmico está presente em todos os condutores. Se o sinal de interesse for uma tensão elétrica, para reduzir o ruído térmico deve-se

A simplificação da expressão y = (Ā + B)(A + B) é igual a

Um amplificador operando com uma fonte de alimentação simples de 15V entrega, para uma carga de 1 kΩ, um sinal senoidal com 12 V, pico a pico, e drena da fonte de sinal de entrada uma corrente desprezível. A corrente CC drenada da fonte de alimentação de 15 V é de 8 mA. A potência dissipada no amplificador é igual a
