Deseja-se dimensionar o circuito de alimentação para um motor de indução trifásico de 60 CV, cos φ = 0,86 e rendimento = 0,91 a partir de uma rede trifásica de 380 V, baseando -se nos seguintes elementos:

1. Critério de proteção contra correntes de sobrecarga;

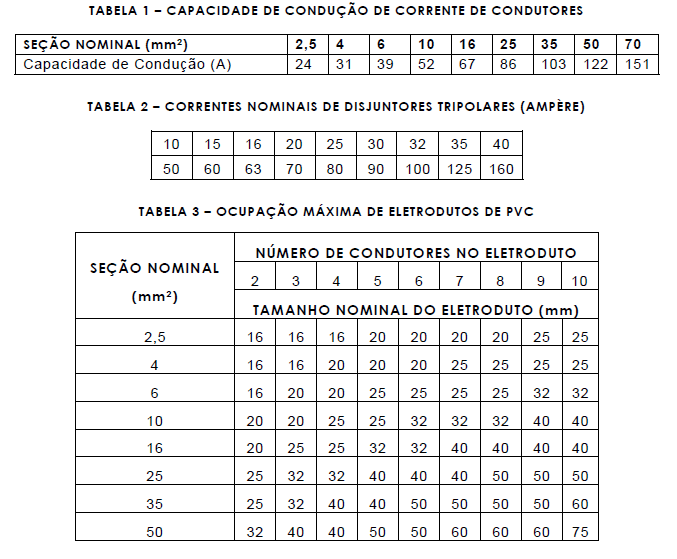

2. Tabela 1 (Capacidade de Condução de Corrente de Condutores);
3. Tabela 2 (Correntes Nominais de Disjuntores Tripolares) e
4. Tabela 3 (Ocupação Máxima de Eletrodutos de PVC).

A seção nominal dos condutores, a corrente nominal do disjuntor tripolar e o tamanho nominal do eletroduto de PVC adotados para o circuito de alimentação desse motor são, respectivamente,

!$ Considere\ \sqrt{3}=1,73 !$

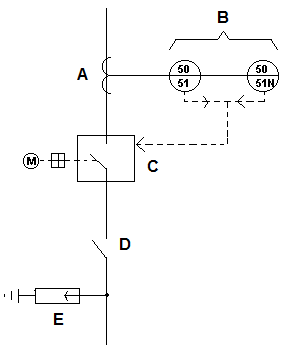

A Figura ao lado apresenta parte do diagrama unifilar de uma subestação.

Conforme os elementos dessa Figura, é correto afirmar que

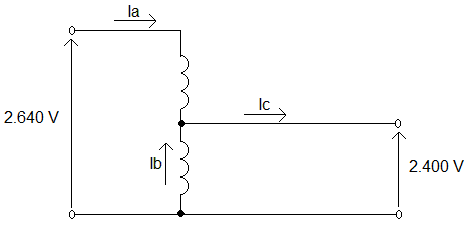

Um transformador de 20 kVA, 2.400/240 V é ligado como um autotransformador, conforme mostra a Figura a seguir.

De acordo com os dados dessa Figura, os valores nominais de Ia, Ib e Ic são, respectivamente,

O quadro a seguir apresenta os procedimentos realizados na desenergização de instalações elétricas.

De acordo com a NR 10 – Segurança em Instalações e Serviços em Eletricidade, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados relacionados acima e obedecida a sequência

Em uma residência, estão instalados os equipamentos relacionados no quadro a seguir, o qual apresenta também suas potências e os tempos diários de utilização.

Para essa residência, o consumo mensal (30 dias) de energia elétrica (em kWh) e seu valor (em R$) serão, respectivamente,

Considere a tarifa de energia elétrica igual a R$ 0,38/kWh.

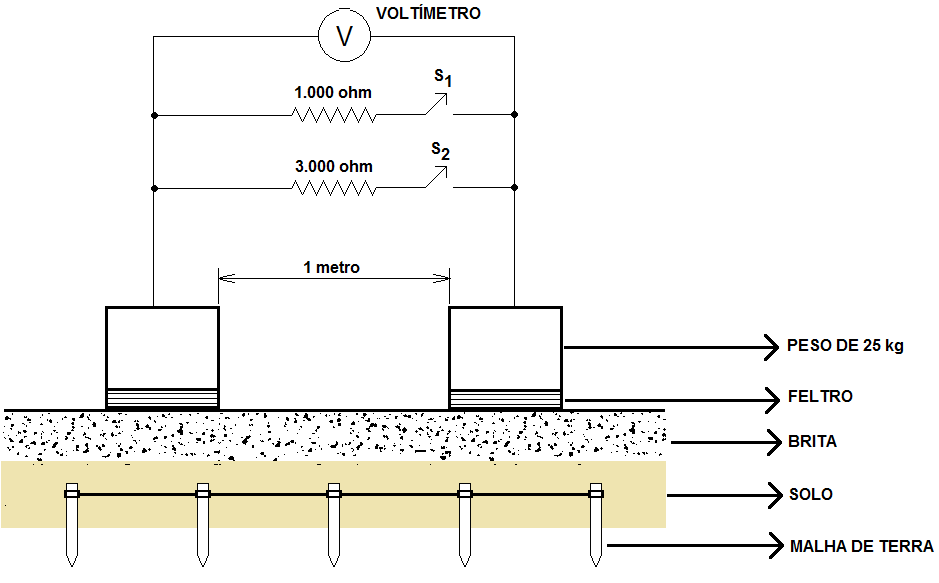

O conhecimento dos potenciais na superfície do solo em sistemas de aterramento é importante para garantir a segurança dos usuários em subestações. A Figura a seguir apresenta um método para a medição desses potenciais.

Nessa Figura, a resistência de 1.000 Ω simula a resistência do corpo humano. De acordo com essas informações, esse método tem como objetivo a determinação da tensão de

Considere as seguintes afirmativas relacionadas à iluminação.

Dentre as afirmativas, estão corretas apenas

Um transformador de 30 kVA, 2.000/200 V, quando ensaiado em circuito aberto (CA) e em curto-circuito (CC), forneceu os valores a seguir:

Quando o transformador trabalhar com um fator de potência igual a 0,82 em atraso, os valores de V_CA, I_CC e rendimento percentual à plena carga serão, respectivamente,
