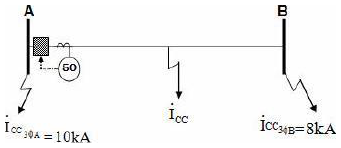

Dado o diagrama unifilar,



A corrente de curto-circuito trifásico no meio da linha, em kA, é:

Um motor à gaiola, com 4 polos, é alimentado em tensão alternada trifásica na frequência de 60 Hz. Para um escorregamento de 4%. A velocidade do rotor, em rotações por minuto, e a frequência, em Hz, das correntes induzidas no rotor são, respectivamente:

Um sistema de partida de motor em que são utilizados autotransformadores de partida é empregado para:

Normalmente, nos finais de linha, ocorrem problemas de queda de tensão, que prejudicam o funcionamento dos aparelhos elétricos em geral. Os transformadores são providos de uma chave comutadora de TAPs, que permite corrigir os níveis de tensão. Para solucionar esses problemas, devese:

Um disjuntor a ar comprimido opera numa rede cujos parâmetros são R = 8 ohms, L = 6 mH e C = 0,06 ?F. O valor da resistência de chaveamento que deve ser incorporada entre os contatos do disjuntor, quando este atuar para eliminar um curtocircuito na rede, em Ohm, vale:

Um sistema de defesa contra roubos, composto por equipamentos de segurança para recintos fechados, tem proteção garantida contra tentativa de arrombamento assegurada pela presença do detector de:

Analise a simbologia padronizada abaixo, utilizada em planta, num projeto de rede de distribuição.



A análise da simbologia padronizada permite concluir que S1/ 10/ 150 indica:

O Megger é um instrumento de medida que fornece a leitura do(a):

Dois resistores R1 e R2 estão ligados em paralelo a uma fonte de tensão 100V. Sabendo-se que a corrente total do circuito é 10 A, os valores dos resistores, em ohm, podem ser:

Um circuito elétrico alimenta uma carga de 20 kVA com fator de potência de 0,6 atrasado. A potência reativa em KVAr de um capacitor, conectado em paralelo com a carga, para que o circuito tenha um fator de potência de 0,8 adiantado, é:
