A NR 10 prevê que os profissionais que executam serviços em instalações elétricas, principalmente em situações de emergência, estejam aptos a:

Um alternador de 4 polos é acionado a 2100 rpm. A frequência gerada por este alternador, em Hz, será de:

Um engenheiro eletricista foi contratado para projetar um sistema de correção de fator de potência em uma unidade consumidora. Após a análise do histórico de consumo ao longo de um ano, ele constatou que o consumo médio mensal foi de 2400 kWh, para um tempo médio mensal de operação de 300 horas. Constatou ainda que o fator de potência para o período analisado foi de 0,8 indutivo.

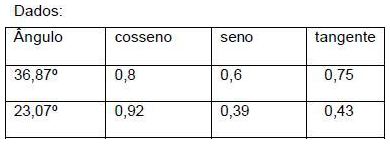

A potência reativa capacitiva (aproximada para uma casa decimal), em KVAr, necessária para corrigir o fator de potência de 0,8 para 0,92, será de:

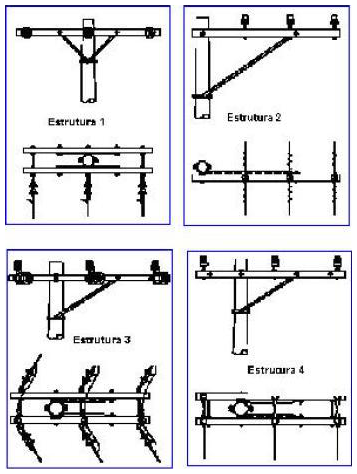

A figura abaixo apresenta algumas estruturas de redes de distribuição aérea (estruturas 1, 2, 3 e 4, respectivamente).



Após identificá-las, pode-se afirmar que a alternativa correta é:

Ao instalar um grupo gerador de emergência, para uso em caso de falta de energia, a ligação será feita:

Os dispositivos de proteção à corrente residual (dispositivo DR) devem ser selecionados de tal forma que as correntes de fuga à terra, suscetíveis de circularem durante o funcionamento normal das cargas alimentadas, não possam provocar atuação desnecessária do dispositivo. Dessa forma, os dispositivos DR, inclusive de alta sensibilidade, podem operar:

Para que haja indução eletromagnética, alguns fatores são fundamentais. A esse respeito, pode-se afirmar que:

Considere dois conjuntos paralelos de comprimento muito maior que a distância entre eles. Duplicando-se a corrente que flui nesses condutores, força entre esses condutores:

Um motor com carga máxima consome 1230W. Sua especificação é 240V e 6,25 A. O fator de potência desse motor, em %, é:

Uma carga tem sua medida de energia feita de forma indireta através de transformador de corrente com relação de 75/5, e de transformador de potencial com relação de transformação 13,8kV/115V. A energia lida no medidor é 120kWh. A energia consumida pela carga, em MWh, é:
