Considere o sistema de medição de potência ativa trifásica usando dois wattímetros P₁ e P₂, conforme apresentado a seguir.



Em relação ao método dos dois wattímetros, é correto afirmar que

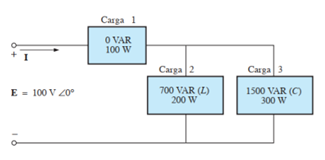

As potências ativas e reativas consumidas pelas cargas 1, 2 e 3, são dadas conforme o indicado no circuito a seguir:



Sendo a carga 1 resistiva, a carga 2 indutiva e carga 3 capacitiva, o fator de potência dessa instalação será

Considere a medida realizada em um medidor analógico de múltipla escala, conforme apresentado a seguir.




Considerando-se a escala do instrumento e a faixa escolhida, a medida indicada no instrumento é

Considere o instrumento utilizado para medições de grandezas elétricas apresentado a seguir.

É correto afirmar que

Observe o circuito em corrente contínua apresentado a seguir.

Considerando-se o circuito em regime permanente, a corrente i_L através do indutor será de

Considere o sistema de aterramento apresentado na figura a seguir.

De acordo com a NBR 5410, é correto afirmar que

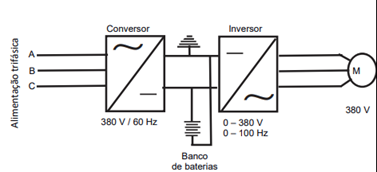

Considere o sistema de dupla conversão para acionamento de um motor elétrico de indução trifásico mostrado a seguir.



Analise as seguintes afirmações relacionadas ao sistema de acionamento apresentado:
I Ele permite variar a velocidade de rotação do motor ao variar a rotação do campo magnético girante produzido pelas correntes no estator do motor.
II Ele pode ser aplicado em motores síncronos.
III O banco de baterias entre o conversor e o inversor pode ser usado para recuperar energia numa frenagem.

Está(ão) correta(s):

O coordenograma apresentado a seguir mostra as curvas de atuação de um relé térmico usado para proteção de sobrecarga de motor elétrico.



O relé térmico comanda a abertura do contator em um determinado tempo que depende da corrente de atuação Ie.

Considerando-se que a relação de transformação do TC é 50, Ie = 500 A e a classe de partida do relé térmico é 30 s, o tempo aproximado, em segundos, para acionar a abertura do contator com uma corrente de 2500 A é

À luz da NR-10, são consideradas desenergizadas as instalações elétricas liberadas para trabalho mediante os procedimentos apropriados, desde que seguida(s) a(s) sequência(s):

I Seccionamento / Constatação de ausência de tensão / Impedimento de reenergização.
II Impedimento de reenergização / Instalação de aterramento temporário / Proteção de elementos energizados na zona controlada / Sinalização de impedimento de reenergização.
III Seccionamento / Impedimento de reenergização / Constatação de ausência de tensão / Instalação de aterramento temporário / proteção de elementos energizados na zona controlada / sinalização de impedimento de reenergização.

Está(ão) correto(s) apenas o(s) item(ns)

O maior valor de tensão na saída de um conversor digital-analógico (DAC) de oito bits que gera uma saída 2 V para uma entrada digital binária 00110010₂ é
