O dispositivo do tipo DPS é um tipo de proteção utilizada nas instalações elétricas para atuar

Identifique em qual dos componentes de circuitos elétricos listados a seguir NÃO é possível realizar uma variação abrupta de corrente.

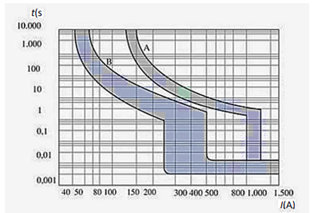

A figura a seguir mostra as curvas de atuação de dois disjuntores termomagnéticos.

Ao analisar as curvas, é correto afirmar:

Devido à necessidade de elevado nível de curto-circuito para partida de grandes motores, algumas indústrias necessitam operar com os transformadores de potência em paralelo. Em relação às condições necessárias para o paralelismo de dois transformadores de potência, é correto afirmar que:

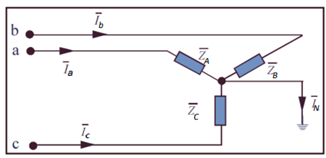

A figura a seguir mostra uma carga trifásica ligada em estrela aterrada. As impedâncias de cada fase da carga, para a situação estudada, têm os seguintes valores:  e  As correntes em cada fase são desequilibradas e apresentam os valores fatoriais:  O circuito mostra a carga e seus terminais e omite as ligações pertinentes ao gerador, que é aterrado, permitindo circulação de correntes pela terra.



Analisando o circuito, a corrente de neutro vale

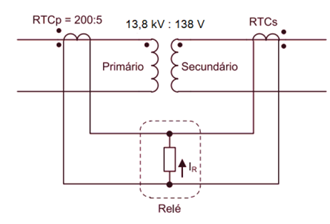

Considere o esquema de proteção diferencial de um transformador de potência, conforme apresentado a seguir.



Em relação a essa proteção diferencial, é INCORRETO afirmar que

Considere o sistema de aterramento em baixa tensão apresentado a seguir.

De acordo com a NBR 5410, esse sistema de aterramento é classificado como

Considere um gerador síncrono com rotação nominal de 120 rpm em um sistema elétrico interligado cuja frequência nominal é 60 Hz. O número de polos desse gerador síncrono é

Tem-se uma carga trifásica equilibrada, suprida diretamente por uma fonte trifásica, também equilibrada e simétrica. A tensão de linha nos terminais da carga é igual a 400√3 V eficazes. Considerando-se que a potência ativa consumida pela carga é igual a 120 kW, com fator de potência 0,8 indutivo, a corrente de linha para alimentar a carga é igual a

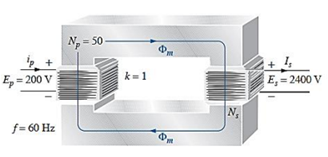

Observe o transformador de núcleo de ferro apresentado a seguir.



Analisado o sentido das correntes nos enrolamentos primário e secundário, assim como as polaridades das tensões, é correto afirmar que o transformador
