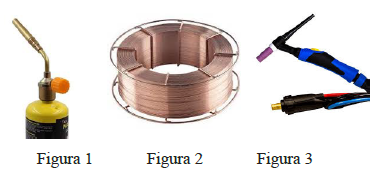

As figuras 1, 2 e 3 representam imagens que arremetem respectivamente aos seguintes tipos de processos de soldagem:

No processo de manutenção de peças mecânicas, a inspeção por líquido penetrante

O CLP – Controlador Lógico Programável é cérebro do processo de automação moderno. Ele

A representação de números binários é largamente utilizada nos circuitos digitais de automação industrial. Pela regra do complemento de 2, o binário 1000 0010 representa o número

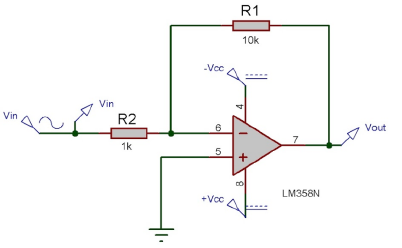

Veja a seguir um circuito analógico simples composto de dois resistores e um componente LM358N, muito utilizado na instrumentação industrial.

Com base na figura e nos conhecimentos de eletrônica básica, este circuito

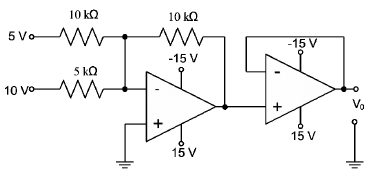

Na figura a seguir vê-se mostra um circuito com dois amplificadores operacionais ideais.

A tensão de saída, V₀, no circuito mostrado, é:

Veja na sequência a seguir um LED sendo alimentado através de um transistor bipolar de junção cujas características para operação em saturação são mostradas na tabela a seguir. Quando em operação, a queda de tensão no LED é de 1,8 V.


Qual é o valor máximo da resistência R para que o transistor opere na região de saturação?

A figura a seguir representa um circuito com um diodo semicondutor e uma carga resistiva R alimentados por uma tensão senoidal v=V _m sen(ωt).

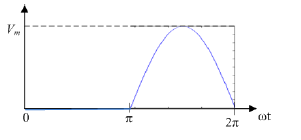

Qual é a forma de onda da tensão sobre o resistor R no primeiro ciclo da tensão da fonte?

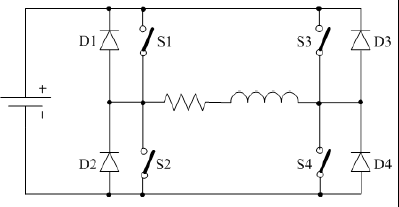

O circuito da figura a seguir representa um conversor de energia (inversor de frequência) monofásico com carga RL. Os diodos D1 a D4 fornecem um caminho de retorno para a corrente quando as chaves S1 a S4 são desligadas.


Suponha que o inversor opere em estágios, de acordo com a tabela a seguir.


No estágio 4, após o desligamento simultâneo das chaves S2 e S3, a corrente da carga flui através dos diodos

Qual é o dispositivo utilizado na proteção de motores elétricos com a simbologia a seguir?
