Considere o circuito trifásico a seguir.

!$ Dados: \sqrt 2 \simeq 1,41 \ \ e \ \ \sqrt 3 \simeq 1,73 !$

O módulo e ângulo do fasor de linha !$ \widehat{V} _{AB} !$ são 208 V e 0 o , respectivamente. A sequência de fases é positiva. O módulo e o ângulo do fasor corrente !$ \widehat {I} !$ são, respectivamente:

No circuito representado pela figura, a tensão da fonte é v (t )=100√2cos(100 t) volts, a resistência é R=4 !$ Ω !$ e a indutância é L=30mH

Neste caso, a potência média dissipada na carga RL é

No circuito mostrado a seguir,

determine a tensão V na fonte de corrente e a corrente I no resistor R.

O gráfico da figura abaixo indica a quantidade de cargas em coulombs, q(t), que atravessou a secção transversal de um condutor elétrico para um dado instante no tempo, t, em segundos.

A partir do gráfico da figura, a corrente no condutor no período de 0 s a 2 s é

A figura ilustra a alocação de pontos de iluminação e tomadas de uma sala de consultório odontológico.

Com base na figura e nos conhecimentos de circuitos elétricos residenciais, estão indicados na figura:

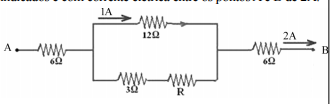

A figura mostra um circuito de resistores com valores indicados e com corrente elétrica entre os pontos A e B de 2A.

Neste caso, o valor do resistor R e a tensão VAB, entre os pontos A e B, valem, respectivamente:

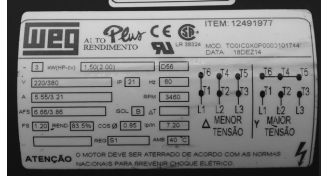

A figura que se segue apresenta a plaqueta de uma eletrobomba que deve ser instalada num prédio situado na cidade de Goiânia, para a elevação de água até o reservatório.

Com base na figura e nos conhecimentos de instalações elétricas, essa bomba

A figura a seguir apresenta os resultados de N medições de uma grandeza realizada por dois instrumentos distintos (instrumento A e instrumento B) utilizando uma analogia ao alvo de tiro.

Ao comparar esses resultados, verifica-se que:

Considere o circuito mostrado na figura abaixo.

Este circuito, composto de um amplificador operacional, um capacitor e dois resistores, corresponde a um

A figura abaixo mostra a tela de um osciloscópio.

O sinal mostrado na tela corresponde à tensão pico a pico igual a 8 V e frequência igual a 50 Hz. A ponteira do osciloscópio encontra-se configurada com fator de atenuação na posição “x10”. Neste caso, as calibrações das escalas horizontal e vertical do osciloscópio correspondem, respectivamente, a
