De acordo com a norma ABNT NBR 5410, as conexões bimetálicas são utilizadas para conectar condutores de materiais distintos, tais como cobre e alumínio. Esse tipo de conexão possui a finalidade de evitar

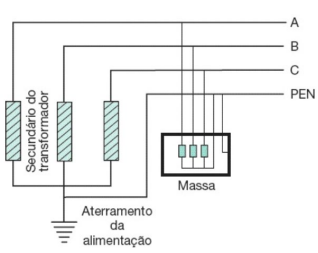

De acordo com a NBR 5410, o sistema de aterramento apresentado na figura abaixo é denominado

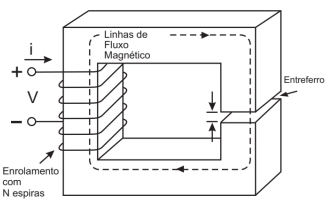

O circuito magnético mostrado a seguir tem a relutância do núcleo igual a 100 × 10³ A.espira/Wb, a relutância do entreferro igual a 900 × 10³A.espira/Wb e o número de espiras N = 400.


O valor da indutância L do circuito magnético é

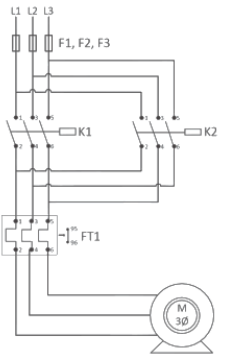

O diagrama trifilar apresentado a seguir mostra o circuito de acionamento de um motor de indução trifásico.



Analisando o diagrama, verifica-se que os contatores K1 e K2 acionam o motor, possibilitando

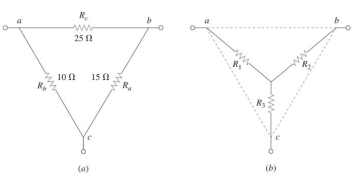

A figura a seguir apresenta duas redes equivalentes ligadas em delta (figura a) e estrela (figura b)

Convertendo a rede de delta (figura a) para estrela (figura b), o valor da resistência R₃ será

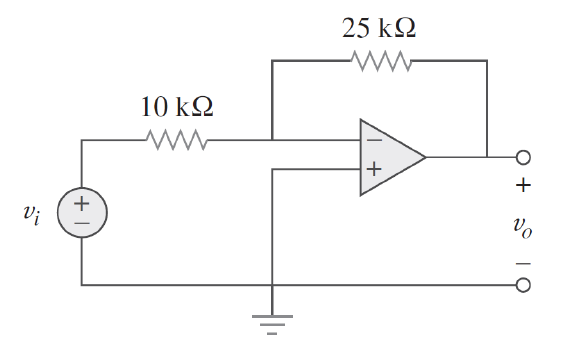

Considerando a tensão de entrada \( v_i = 0,5 V \) no circuito com amplificador operacional apresentado a seguir, os valores da tensão de saída (\( v_0 \)) e da corrente passando pelo resistor de 10 kΩ são, respectivamente,

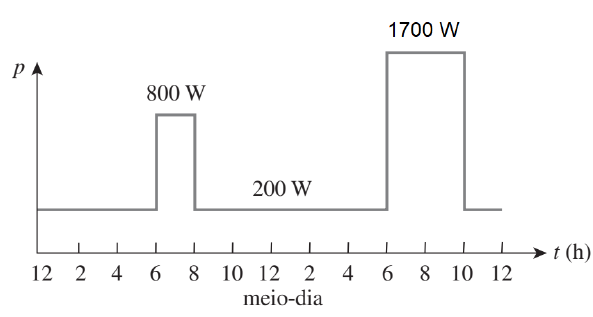

Pelo gráfico de demanda apresentado, qual é o valor da potência média em kW durante o período de 24 horas?

Qual é a energia total em kWh consumida por esse laboratório?

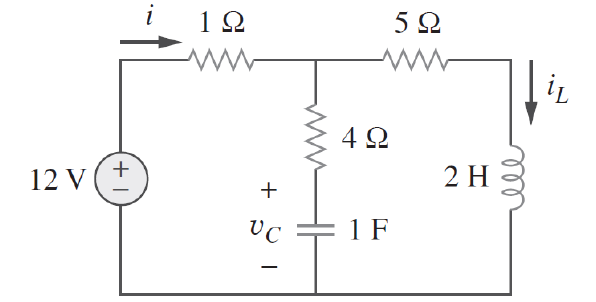

Considerando o circuito apresentado a seguir em regime permanente,

a tensão no capacitor (\( v_C \)) e a corrente no indutor (\( i_L \)) em corrente contínua são, respectivamente,

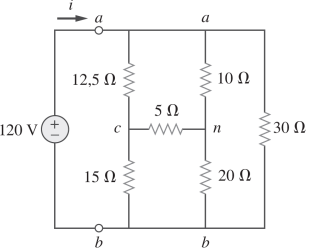

O valor da resistência equivalente R_ab vista pela fonte de 120 V entre os polos a e b indicado no circuito apresentado a seguir é
