Considerando os tipos de esquemas de aterramento previsto na literatura, identifique aquele que se caracteriza pelo centro estrela do transformador e não está conectado a terra ou está conectado através de uma impedância.

Considere um banco de transformadores monofásicos, ligado em estrela aterrada-delta, elevador, conectando duas barras com tensões nominais de um sistema elétrico de potência. Considere, ainda, os dados a seguir:

1. Magnitude da tensão eficaz (em pu) fase-fase no primário: V1
2. Magnitude da tensão eficaz (em pu) fase-fase no secundário: V2
3. Módulo da impedância por fase (em pu) de sequência positiva do transformador: Z1
4. Módulo da impedância por fase (em pu) de sequência negativa do transformador: Z2
5. Módulo da impedância por fase (em pu) de sequência zero do transformador: Z0

Admitindo-se que tenha ocorrido um curto-circuito franco monofásico-terra nos terminais do banco, no lado da ligação delta, o valor da componente de sequência zero da corrente de linha no lado de alta do banco é igual a:

Queda de tensão é um dos critérios previstos na NBR 5410 para a determinação do dimensionamento de condutores. De acordo com esta norma, considerando a ausência de equipamento de corrente de partida elevada, qual seria o limite admissível de queda de tensão nos circuitos terminais?

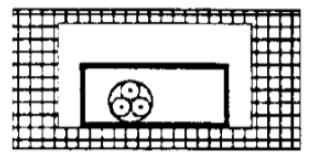

A figura a seguir representa um esquema ilustrativo de um dos tipos de linhas elétricas utilizadas em baixa tensão. De acordo com a NBR 5410, a descrição deste esquema é a seguinte

Com base nas informações e características dos fluxo linearizado e método de Newton-Raphson desacoplado rápido para fluxo de carga, avalie os itens a seguir indicando a alternativa correta.

Com base na NBR 5410, a taxa de ocupação do eletroduto, determinado pelo quociente entre a soma das áreas das seções transversais dos condutores previstos e a área útil da seção transversal do eletroduto, considerando que haja dois condutores, NÃO deve ser superior a:

Assinale a alternativa que apresente o resultado, em código decimal, da soma dos números binários 101101 e 110001.

Considere um esquema de ligação de uma lâmpada acionada por dois interruptores paralelos (Treeway) e um interruptor intermediário (Four-way). A planta correspondente a esse esquema está representada corretamente em qual das alternativas?

Qual dos ensaios laboratoriais a seguir corresponde àquele realizado para a definição dos parâmetros no motor de indução com rotor em gaiola e que representam as perdas por efeito joule e por fluxo disperso das bobinas da máquina?

Um motor de indução trifásico, com as bobinas do estator conectados em delta, de 3 hp, 380 V de tensão nominal, 60 Hz, rendimento de 85% e operando a um fator de potência de 0,90. Assinale a alternativa que apresente o valor aproximado da corrente nominal.
