“O sistema de proteça o que possui esta propriedade é capaz de reconhecer e selecionar as condiço es que deve operar, a fim de evitar operações desnecessárias”. Esta afirmação refere-se a qual propriedade básica de um sistema de proteção de sistemas elétricos de potência?

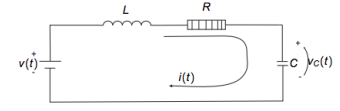

Resoluções de circuitos elétricos para análise em regime transitório e em regime permanente podem ser realizadas a partir da resolução da equação diferencial por Transformada de Laplace. Assinale a alternativa que apresenta a função de transferência VC(s)/V(s) para o circuito da figura abaixo

.

O circuito trifásico equilibrado representado na figura abaixo é alimentado por uma fonte trifásica senoidal equilibrada, em 60 Hz, com tensões linha de 220 Vrms. Assinale a alternativa que apresenta o circuito monofásico que possui mesma potência do circuito trifásico.

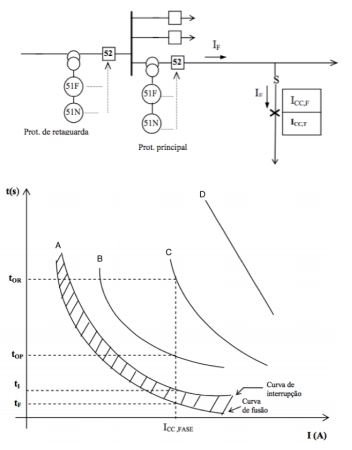

A figura a seguir apresenta um diagrama unifilar de um sistema de distribuição primário. Em seguida apresenta-se o coordenograma de fase entre relé x relé e relé x elo-fusível, cujas curvas descrevem dispositivos do sistema de distribuição e encontram-se marcados pelas letras A, B, C e D. Assinale a alternativa que caracteriza o correspondente dispositivo para cada uma destas letras, respectivamente.

Com base na sequência das grandezas fluxo luminoso, intensidade luminosa, iluminância e luminância, assinale a alternativa que apresenta, respectivamente, as suas unidades.

Assinale a alternativa que apresenta a funcionalidade de um diodo zener que se encontra na saída de um retificador e em paralelo com a carga elétrica.

De acordo com os dados de placa do transformador de potencial a seguir, assinale a alternativa que descreve corretamente estas características, respectivamente.

TP !$ ightarrow !$ P25; Kp=120:1 ; Vn=13,8kV ;

NBI=110kV

Considere um transformador de distribuição em configuração triângulo-estrela, cujo centro estrela encontra-se conectado a um condutor neutro, caracterizando, portanto, como um circuito a quatro condutores no secundário do transformador. Na condição de haver uma carga não linear no secundário, assinale a alternativa correta entre as opções a seguir.

Considere que, no circuito da figura abaixo, a potência total consumida é 360mW; a potência dissipada na resistência 1 é igual a 60mW e a corrente total do circuito (corrente de entrada na associação) é igual a 30mA. Assinale a alternativa que apresenta corretamente os valores das resistência 1 e 2, respectivamente, para estas condições.

Em um ponto de um sistema de potência equilibrado, ocorre um curto-circuito entre uma fase e o terra, através de uma impedância de curto Z_curto. As impedâncias equivalentes de sequências positiva, negativa e zero do sistema, no ponto em que ocorreu o curto, são Z₁, Z₂ e Z₀, respectivamente, e a tensão de sequência positiva no ponto, antes de ocorrer o curto, é igual a V_P. O valor da corrente de curto que passa pela impedância Z_curto, em função dos dados apresentados, é:
