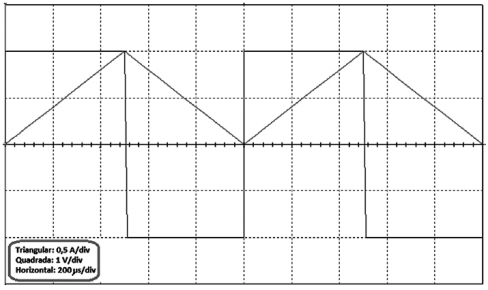

Aplicou-se uma onda triangular de corrente em um indutor ideal de valor desconhecido e obteve-se uma tensão quadrada conforme mostrado na figura abaixo:

Fonte: Gerada em simulador próprio.

O valor CORRETO desse indutor é igual a:

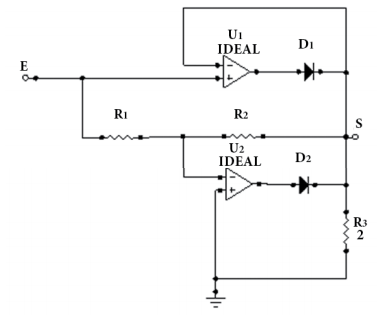

No circuito abaixo, U₁ e U₂ são amplificadores operacionais ideais, D₁ e D₂ diodos de silício e R₁ = R₂ .

A alternativa que mostra a característica de transferência CORRETA do circuito é:

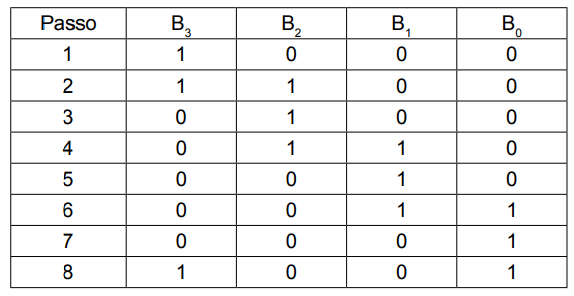

Um motor de passo deve ser acionado com o controlador, gerando a tabela de estados seguinte, onde B₃ , B₂ , B₁ e B₀ são as saídas para as bobinas do motor:

Assinale a alternativa que identifica a estrutura típica do circuito do controlador:

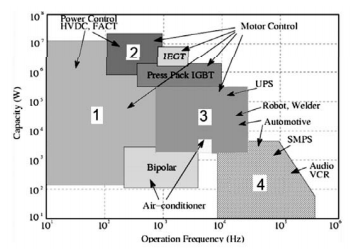

O diagrama, a seguir, representa um mapa de aplicações de semicondutores de potência como função dos níveis de potência e da frequência de comutação desses componentes. No diagrama, estão identificadas algumas das tecnologias dos dispositivos e também setores de aplicação.

Fonte: Figura de domínio público.

Levando-se em conta os dois parâmetros definidores, os campos assinalados pelos números 1, 2, 3 e 4 correspondem, respectivamente, aos dispositivos de potência:

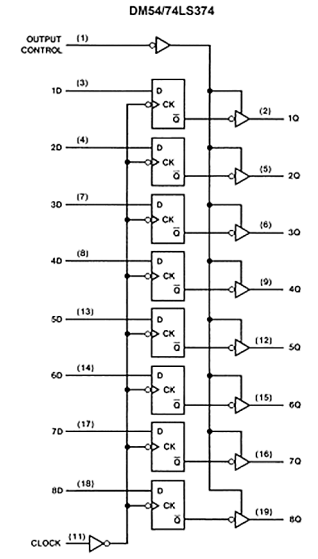

Analise a figura que mostra o diagrama interno do circuito integrado 74LS374:

A alternativa que indica a função lógica CORRETA do circuito é:

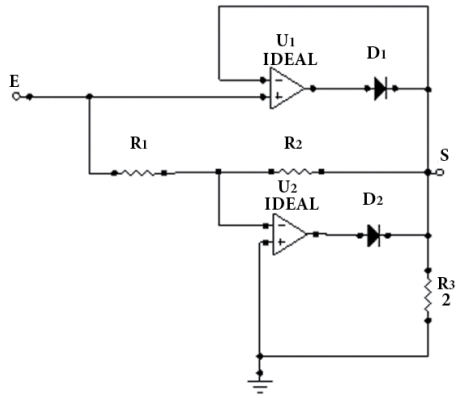

No circuito do retificador ideal U₁ e U₂ são amplificadores operacionais ideais, D₁ e D₂ diodos de silício e R₁ = R₂ . Considere que seja aplicado um sinal senoidal de entrada V_E com 0,5V de tensão de pico.

No semiciclo positivo, as condições de D₁ e D₂ serão:

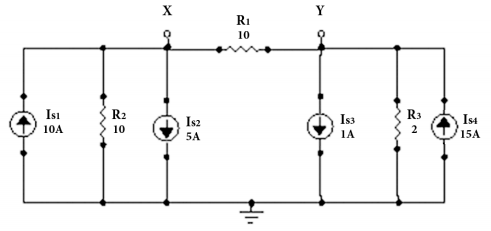

Analise o circuito a seguir:

A tensão V_XY no resistor R₁ é igual a:
