De acordo com a Norma Regulamentadora no 10 (NR 10), em seu subitem 10.5.2, o estado de instalação desenergizada deve ser mantido até a autorização para reenergização. Quando autorizada, a reenergização deve ser feita respeitando uma sequência de procedimentos.
Considerando os procedimentos de reenergização, assinale a alternativa que não representa um procedimento estabelecido no subitem 10.5.2.

A Norma Regulamentadora no 10 (NR 10) estabelece em seu subitem 10.2.4 o conteúdo mínimo dos Prontuários de Instalações Elétricas. Segundo esse subitem, o prontuário deve ser constituído e mantido por estabelecimentos com carga instalada superior a

Sobre os dispositivos semicondutores de potência, numere a coluna II de acordo com a coluna I.

A alternativa que apresenta a sequência correta que relaciona a coluna I e a coluna II é

Observe o circuito da figura seguir:

Com base nesse circuito, é correto afirmar que ele representa um

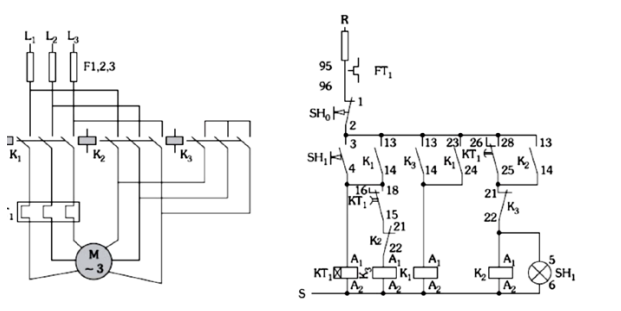

A figura a seguir representa os diagramas de potência e comando de um acionamento do tipo estrelatriângulo.





FRANCHI, C. M. Sistemas de acionamento elétrico. 1. ed. São Paulo: Érica, 2013.

Considerando que o relé temporizador foi ajustado para o correto funcionamento do circuito, assinale a alternativa que corresponde à sequência correta de abertura e fechamento dos contatores K₁ , K₂ e K₃ ao se pressionar o botão pulsador SH₁ .

Analise as afirmativas a seguir que tratam sobre métodos e equipamentos usados para acionamento de motores elétricos.

I. O inversor de frequência permite variar a velocidade de rotação do campo magnético girante do estator e, consequentemente, a rotação do motor de indução.
II. Em um sistema de partida direta, a corrente de partida do motor é significativamente menor em comparação com sistemas de partida mais complexos, como o sistema estrela-triângulo.
III. Os equipamentos conhecidos como soft-starters fazem o controle da tensão aplicada sobre o motor através do uso de circuitos tiristorizados controlados eletronicamente.
IV. Em um sistema de partida estrela-triângulo, a transição do modo estrela para o modo triângulo ocorre de maneira instantânea, sem qualquer impacto na corrente do motor.
V. A chave compensadora utiliza autotransformadores com derivações centrais que permitem partir o motor com uma tensão reduzida e então aumentá-la em passos progressivos até alcançar o seu valor pleno.

Estão corretas as afirmativas

A figura a seguir mostra um sistema trifásico totalmente equilibrado. Dois voltímetros, V1 e V2 , estão instalados conforme indicado.





Considere que ZLT seja igual a (2 + j8) Ω e Zc seja (9 + j12) Ω. Se o voltímetro V2 está lendo uma tensão de 100 V RMS, então a tensão lida pelo voltímetro V1 é igual a

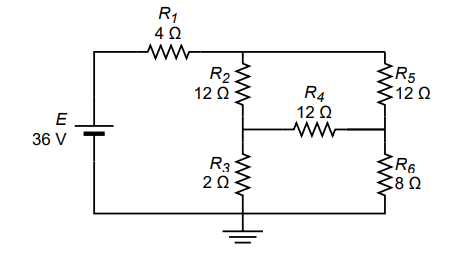

Analise o circuito a seguir:

A potência dissipada no resistor R1 é igual a

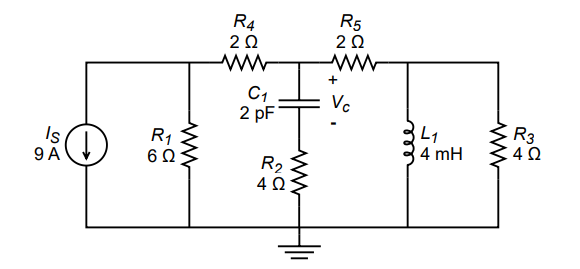

O circuito apresentado a seguir é alimentado por uma fonte de corrente CC (corrente contínua).




Assumindo que este circuito esteja em regime permanente, a tensão aplicada sobre o capacitor, com a polaridade indicada na figura, será igual a
