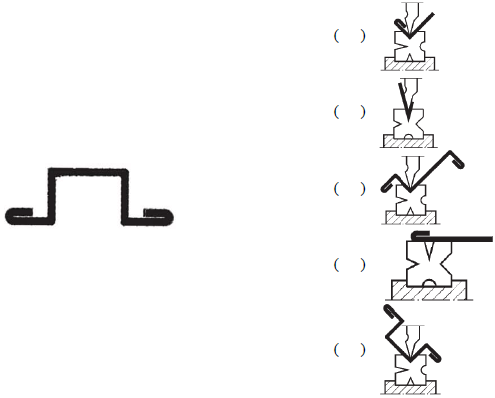

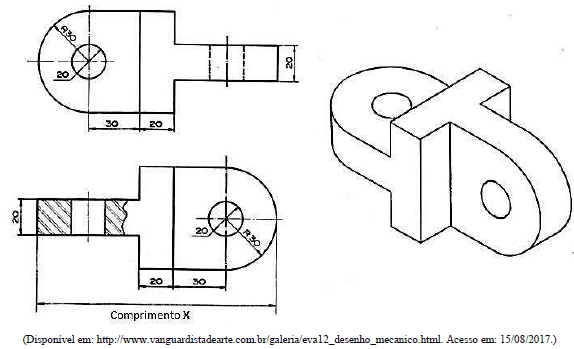

Os projetos mecânicos podem ser representados por desenhos e especificações de material; em muitos projetos há redundância de informações para melhor compreensão. Observe a figura abaixo.

Qual o comprimento X indicado na figura?

No LibreOffice Writer, versão 5.3.5, em sua configuração padrão, para se adicionar um gráfico a um texto que está sendo editado, pode-se clicar no botão

INSTRUÇÃO: Leia a tira e responda à questão.

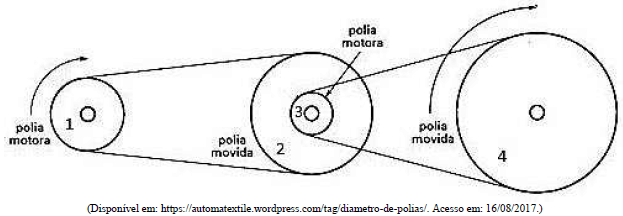

Por meio das polias e correias é possível a multiplicação da velocidade da carga em relação ao motor, o que não é possível pelo acoplamento direto. Observe a figura abaixo em que é apresentado um conjunto de polias e correias numeradas. As polias 2 e 3 estão unidas pelo mesmo eixo.

Em relação à rotação de cada polia mostrada na figura, é INCORRETO afirmar:

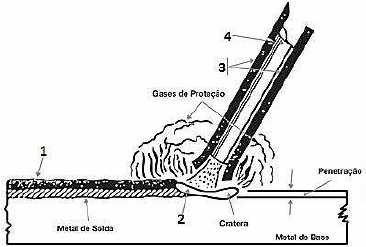

Soldas são muito comuns no processo de fabricação de equipamentos agrícolas, entre outros. O processo de solda com eletrodo revestido está ilustrado na figura abaixo.

Assinale a alternativa que apresenta correta e respectivamente a denominação das partes numeradas de 1 a 4.

INSTRUÇÃO: Observe a figura abaixo para responder à questão.

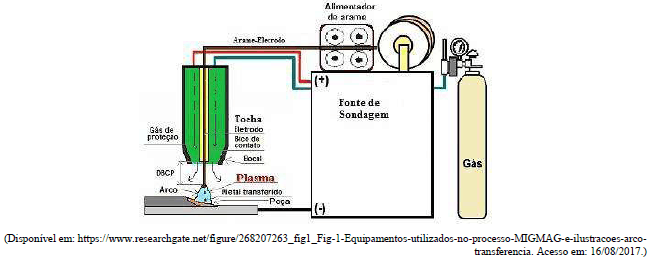

As soldas de eletrodo revestido produzem resíduos, tais como a escória, que dificultam a execução do serviço. Como evolução desse processo de solda, surgiram as soldas com arco elétrico com atmosfera de proteção gasosa. A figura abaixo ilustra esse tipo de solda.

Sobre o processo de solda com arco elétrico com atmosfera de proteção gasosa, é INCORRETO afirmar:

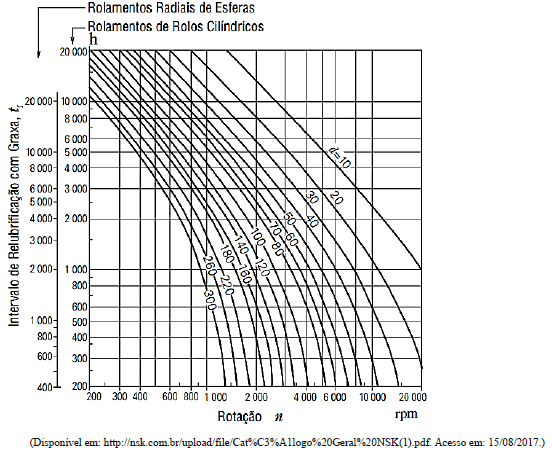

A manutenção preventiva é muito importante para manter a planta industrial em funcionamento. No gráfico apresentado, há indicação do intervalo de horas trabalhadas por rolamentos para a relubrificação. Sobre o assunto, marque a afirmativa correta.

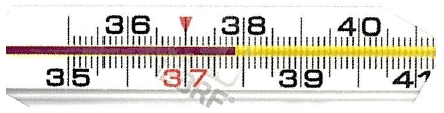

A temperatura e sua mensuração é importante para diversos processos mecânicos, determinando características físicas dos materiais. A figura abaixo ilustra a escala de um termômetro de mercúrio.

Sobre o termômetro de mercúrio ilustrado, é correto afirmar:
