O conceito de valor eficaz provém da necessidade de medir a eficácia de uma fonte de tensão ou de corrente na liberação de potência para uma carga resistiva. Sobre os conceitos de valor RMS ou eficaz, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Valor eficaz de uma corrente periódica é a corrente CA que libera a mesma potência média para um resistor que a corrente CC.
( ) O valor RMS de uma constante é determinado pela própria constante dividida por √2 . ( ) O valor eficaz de um sinal periódico é a raiz do valor médio quadrático (RMS). ( ) Quando uma tensão ou uma corrente senoidal é especificada, normalmente é expressa em termos de seu valor máximo (ou pico) ou de seu valor RMS, já que o valor médio é zero. ( ) Os voltímetros e os amperímetros analógicos são projetados para mostrarem diretamente o valor RMS da tensão e da corrente, respectivamente.

Assinale a sequência correta.

As redes de computadores podem ser divididas em três tipos: LAN, WAN e MAN. De acordo com as características de cada uma, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Em uma LAN (Local Area Network) token ring, os N nós da LAN (hospedeiros e roteadores) estão conectados em um anel por enlaces diretos. ( ) Para LAN de grande alcance geográfico (que se espalham por muitos quilômetros), é ineficiente permitir que um quadro se propague de volta ao nó remetente tão logo tenha passado do nó de destino. ( ) Protocolos de acesso múltiplo são usados no canal de acesso por cabo à internet na direção usuárioprovedor e utilizados extensivamente em redes locais (LAN). ( ) A FDDI foi projetada para redes LAN de alcance geográfico menor, incluindo as denominadas redes de área metropolitana (Metropolitan Area Network - MAN).
Assinale a sequência correta.

Sobre a Norma Brasileira NBR 5410, é correto afirmar que sua aplicação se volta a

Um projetista que deseje que um transistor opere na região de saturação escolhe sempre uma resistência da base que produzam um ganho de corrente saturado de 10. Isso é chamado de saturação forte, porque existe corrente da base mais do que suficiente para saturar o transistor.

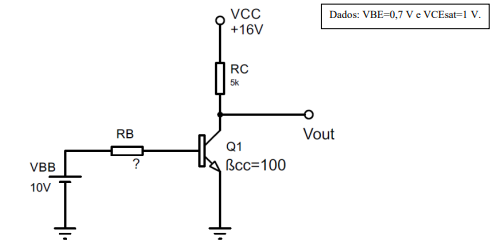

Para o circuito da figura acima, que valor de resistor da base (RB) será necessário para produzir uma saturação forte?

O capacitor é um dispositivo capaz de acumular cargas elétricas quando uma diferença de potencial é estabelecida entre seus terminais. A capacitância dos capacitores, por sua vez, é a medida de quanta carga o dispositivo é capaz de acumular para uma determinada diferença de potencial. Os capacitores, geralmente, são produzidos de forma simples, formados por duas placas condutoras paralelas, chamadas de armaduras, que podem ou não ser preenchidas com um meio altamente dielétrico (isolante). Esses dispositivos são largamente utilizados em circuitos eletroeletrônicos.

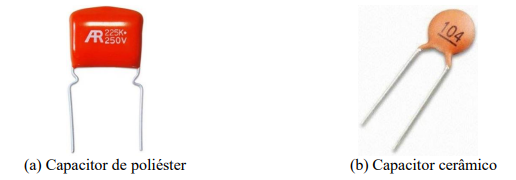

As figuras acima apresentam um capacitor de poliéster (a) com a marcação 225K/250 V, e um capacitor cerâmico (b) com a marcação 104 em sua estrutura. Qual é o valor da capacitância das figuras (a) e (b), respectivamente?

O voltímetro da figura ao lado apresenta uma escala de 50 V e classe de exatidão 2,5%. Ao ser empregado para medir a tensão de uma fonte, indica em seu visor o valor de 40 V. Qual é o erro absoluto em (V) que pode ser cometido em qualquer medição efetuada com este voltímetro e o erro relativo (%) pelo qual pode estar afetado o valor medido?

Quando conectada a uma rede elétrica de 100 VRMS, 60 Hz, uma carga monofásica absorve 10 kW com umfator de potência atrasado de 0,5. Qual é o novo fator de potência ao adicionar um banco de capacitor de 7,3 ?

Dados:
ω = 377 rad/s cos^-1(0,5) = 60º tan (60º) = 1,73 tan ^-1(1) = 45º cos (45º) = 0,70

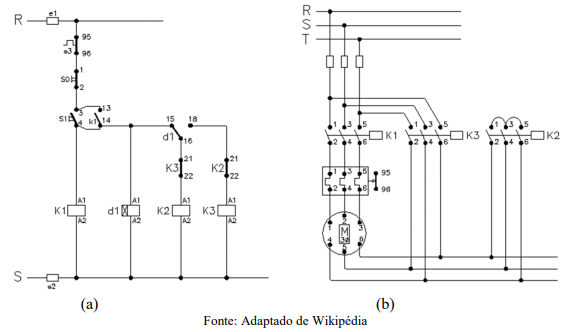

De acordo com os diagramas unifilares de força e comando ilustrados nas figuras abaixo, analise asafirmativas.

I- Trata-se dos diagramas de partida estrela delta ( Y → Δ).

II- A figura (a) apresenta o diagrama de potência e a figura (b) o diagrama de comando.

III- K1, K2 e K3 correspondem a três contatoras tripolares.

IV- S0 e S1 são as botoeiras de liga e desliga respectivamente.

Estão corretas as afirmativas

Analise o transformador.

Sobre os conceitos básicos de transformadores e considerando a figura, assinale a afirmativa INCORRETA.

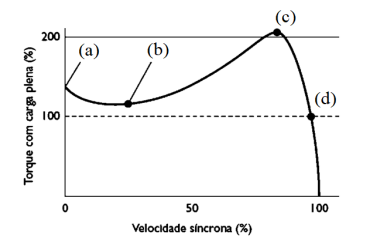

A força de torção produzida pelo eixo de um motor é denominada torque. A figura a seguir apresenta uma curva de torque para um motor típico.

A coluna da esquerda apresenta as indicações de torque na figura e a da direita, os tipos de torque produzidos por um motor. Numere a coluna da direita de acordo com a da esquerda.

1- (a) ( ) Torque com carga plena. 2- (b) ( )Torque com motor bloqueado. 3- (c) ( ) Torque de ruptura. 4- (d) ( ) Torque de aceleração.
Marque a sequência correta.
