Em relação a instalações elétricas, assinale a alternativa incorreta.

As figuras abaixo mostram como um voltímetro (V) e um amperímetro (A) podem ser conectados em um circuito simples composto de uma bateria de corrente contínua V_b e um resistor R. Desconsiderando a polaridade dos equipamentos, assinale a opção de conexão correta dos instrumentos de medição:

Considere estes conceitos:

A: “Tem natureza aleatória com intensidade igual em diferentes frequências, conferindo-lhe uma densidade espectral de potência constante.”

B: “Refere-se ao defasamento ou atraso da propriedade de uma variável pertencente a um dado sistema em relação ao efeito que a produz na medida em que ele varia.”

Os conceitos acima referem-se, respectiva e estritamente:

No circuito mostrado na figura abaixo, os diodos D1 e D2 são considerados ideais, e a tensão V_f é senoidal de valor igual a 64 V_rms. Há dois capacitores C, uma resistência R para limitar a corrente e uma resistência de carga R_L.

Considerando a disposição dos componentes no circuito e suas polaridades, a saída V_L será uma tensão:

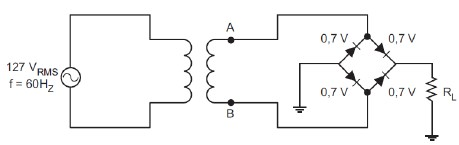

O retificador em ponte, mostrado na figura abaixo, apresenta uma tensão de pico V_AB = 12 V no secundário do transformador. Considere que a queda de tensão em cada um dos quatro diodos seja 0,7 V.

Com as informações da figura acima, conclui-se que o valor e a frequência da tensão de pico na carga R_L são, respectivamente:

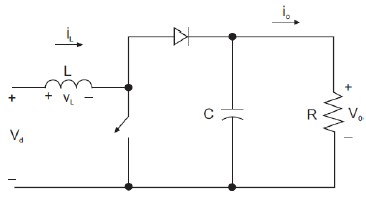

Considere o conversor CC-CC representado na figura abaixo em que a corrente i_L flui pelo indutor L produzindo uma diferença de potencial V_L. Há um capacitor C em paralelo com a resistência R na qual se mede a tensão de saída V₀, e uma corrente i₀ flui por esse último componente.

Admitindo que o ciclo de trabalho (duty-cycle) valha 0,4 e que a tensão de entrada V_d seja de 60V, a tensão de V₀ de saída, em volts, será:

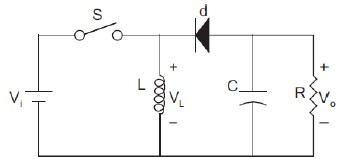

O acionamento da chave S, mostrada na figura abaixo, é executado de modo a obter uma modulação por largura de pulso (PWM), com ciclo de trabalho (dutycycle) igual a D. Considere a existência do capacitor C, do diodo d, do indutor L e da resistência R.

Nessas condições, esse circuito corresponde a um conversor CC-CC denominado:

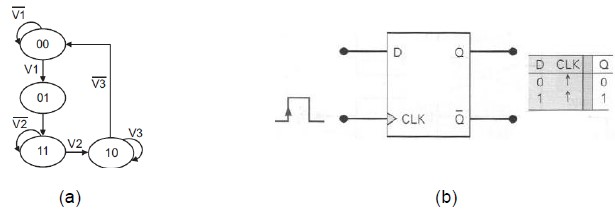

Considere o seguinte diagrama de estados apresentado na figura (a).

Para implementar o diagrama de estados da figura (a), foram adicionados dois flipflops tipo D mostrados na figura (b). A lógica de menor hardware da entrada DB do flip-flop mais significativo é:

A figura apresenta um circuito digital com duas entradas A e B.

A expressão booleana da saída F é:

A tabela-verdade a seguir representa a função lógica f de um circuito combinacional, onde A, B e C são entradas.

Utilizando a técnica de minimização pelos Mapas de Karnaugh, a expressão mínima de f é:
