A questão refere-se a resultados de ensaios MCT. Nessa metodologia, amostras de solos finos (mínimo de 95% passando na peneira 2,0 mm) são submetidas ao seguinte programa de ensaios:

I. para cada amostra, são moldados cinco corpos de prova com diferentes teores de umidade;

II. com os cinco corpos de prova preparados na umidade de moldagem, executa-se o Ensaio de Perda de Massa por Imersão.

Com os dados do Ensaio de Compactação Mini-MCV, geram-se curvas de onde se obtêm os chamados coeficientes c’ e d’. No ensaio seguinte da imersão, obtém-se o chamado parâmetro da Perda de Massa por Imersão (P_i) para cada corpo de prova. Os coeficientes Pi e d’ são combinados para o cálculo do índice e’ (ver equação abaixo), cujo valor indicará se o solo ensaiado possui comportamento laterítico ou não.

\( e' = \sqrt [3] {\dfrac {Pi} {100} + \dfrac {20} {d'}} \)

Considere os resultados de um ensaio MCT nos seguintes termos:

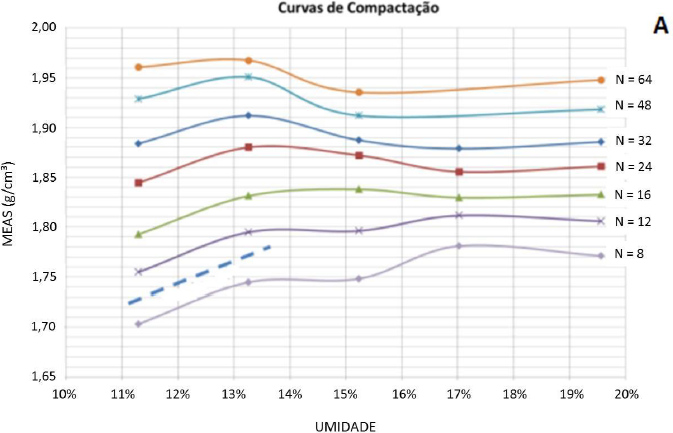

• coeficiente d’ - a ser calculado com base no coeficiente angular do segmento tracejado indicado na figura A (a seguir), definido com base na parte retilínea mais inclinada do ramo seco da curva de compactação (para n = 10 golpes do ensaio de compactação Mini-MCV);
• Pi = 122,0% (valor dado);

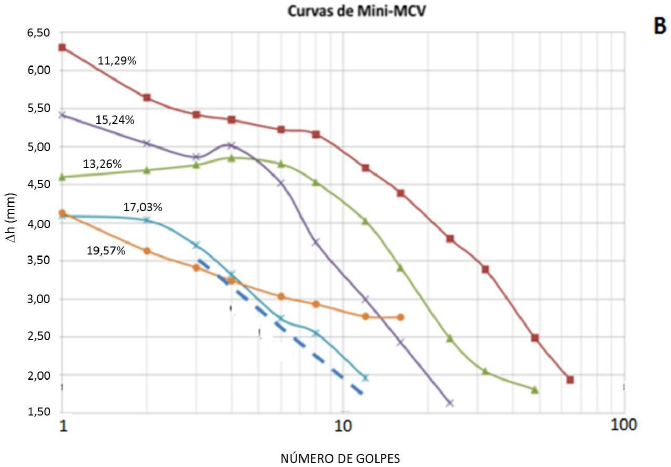

• coeficiente c' - a ser calculado com base no coeficiente angular do segmento tracejado indicado na figura B (a seguir), obtido a partir da inclinação da curva Mini-MCV correspondente à condição Mini-MCV = 10.

Assinale a alternativa que apresenta o valor do coeficiente c’ para o solo analisado.

A questão refere-se a resultados de ensaios MCT. Nessa metodologia, amostras de solos finos (mínimo de 95% passando na peneira 2,0 mm) são submetidas ao seguinte programa de ensaios:

I. para cada amostra, são moldados cinco corpos de prova com diferentes teores de umidade;

II. com os cinco corpos de prova preparados na umidade de moldagem, executa-se o Ensaio de Perda de Massa por Imersão.

Com os dados do Ensaio de Compactação Mini-MCV, geram-se curvas de onde se obtêm os chamados coeficientes c’ e d’. No ensaio seguinte da imersão, obtém-se o chamado parâmetro da Perda de Massa por Imersão (P_i) para cada corpo de prova. Os coeficientes Pi e d’ são combinados para o cálculo do índice e’ (ver equação abaixo), cujo valor indicará se o solo ensaiado possui comportamento laterítico ou não.

\( e' = \sqrt [3] {\dfrac {Pi} {100} + \dfrac {20} {d'}} \)

Considere os resultados de um ensaio MCT nos seguintes termos:

• coeficiente d’ - a ser calculado com base no coeficiente angular do segmento tracejado indicado na figura A (a seguir), definido com base na parte retilínea mais inclinada do ramo seco da curva de compactação (para n = 10 golpes do ensaio de compactação Mini-MCV);
• Pi = 122,0% (valor dado);
• coeficiente c' - a ser calculado com base no coeficiente angular do segmento tracejado indicado na figura B (a seguir), obtido a partir da inclinação da curva Mini-MCV correspondente à condição Mini-MCV = 10.

Assinale a alternativa que apresenta o valor do coeficiente e’ para o solo analisado.

A maior parte dos materiais utilizados nas camadas granulares de pavimentos flexíveis é oriunda de ocorrências naturais, denominadas jazidas de solos.

Sobre as jazidas de materiais para camada de base, assinale a alternativa que representa as especificações técnicas para materiais adequados para utilização na construção dessas camadas em pavimentos rodoviários (conforme Norma DNIT) com tráfego projetado para N ≥ 6 x 10⁶.

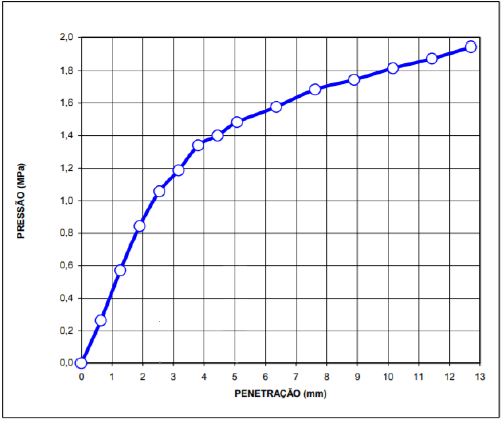

A figura abaixo apresenta os resultados, em termos de pressões (em MPa) versus penetrações (mm), de um ensaio CBR (ou ISC) executado em um solo para utilização em um pavimento rodoviário.

Considerando-se que as pressões do material padrão (brita graduada) são:

• para 0,1" (2,54 mm) = 6,9 MPa,
• para 0,2" (5,08 mm) = 10,35 MPa,

o valor do CBR (ISC) do solo analisado seria aproximadamente igual a:

Em relação aos procedimentos experimentais adotados na etapa da obtenção da resistência à penetração CBR (Índice de Suporte Califórnia - ISC) de diferentes amostras de um solo em laboratório, analise as seguintes afirmações:

I. Cada amostra está previamente compactada e saturada por imersão.

II. Uma sobrecarga vazada é mantida sobre a amostra ensaiada, simulando o peso do pavimento da obra real.

III. Um pistão padronizado é forçado contra a amostra do solo através da sobrecarga vazada sob velocidades crescentes de penetração, obtendo-se as leituras das cargas correspondentes a penetrações previamente especificadas e até uma penetração limite de 0,5"(12,70 mm).

Assinale a alternativa que apresenta as afirmativas corretas.

A tabela abaixo apresenta os horizontes do perfil geotécnico considerados nas especificações técnicas de um dado local destinado à implantação de uma barragem para PCH (Pequena Central Hidrelétrica), designados como horizontes I a VI.

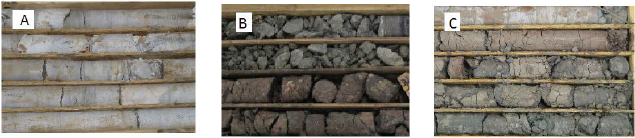

As figuras abaixo (A, B e C) são registros fotográficos dos testemunhos de sondagens realizados na área da implantação do vertedor da barragem.

Com base nos dados da tabela e de acordo com a sequência das figuras A, B e C, o perfil geotécnico da área do vertedor da barragem compreenderia os seguintes horizontes:

A primeira figura abaixo (à esquerda) apresenta os resultados de ensaios de resistência executados com amostras de um dado solo compactado, cuja curva de compactação Proctor Normal está indicada na segunda figura (à direita).

Correlacionando o comportamento tensão-deformação do solo para as seis amostras compactadas sob diferentes teores de umidade, assinale a alternativa que indica a sequência correta dos números, no sentido da curva mais superior para a curva mais inferior.

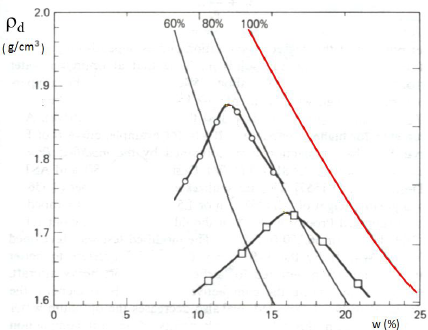

A questão refere-se aos resultados de ensaios de compactação realizados sobre amostras de argila coletadas de uma área de empréstimo para um projeto de uma barragem de terra.

Foram realizados seis ensaios para energias de compactação Proctor Normal e Proctor Modificado. As curvas de compactação obtidas (expressas em termos das relações massas específicas do solo seco versus teores de umidade) juntamente com as respectivas curvas de saturação estão indicados na figura abaixo.

Assinale a alternativa que apresenta o grau de saturação para uma umidade de 12% do solo compactado sob energia Proctor Modificada.

A questão refere-se aos resultados de ensaios de compactação realizados sobre amostras de argila coletadas de uma área de empréstimo para um projeto de uma barragem de terra.

Foram realizados seis ensaios para energias de compactação Proctor Normal e Proctor Modificado. As curvas de compactação obtidas (expressas em termos das relações massas específicas do solo seco versus teores de umidade) juntamente com as respectivas curvas de saturação estão indicados na figura abaixo.

Assinale a alternativa que apresenta o valor da umidade ótima do solo compactado sob energia Proctor Normal.

A questão refere-se especificamente aos ensaios de compactação convencionalmente realizados em um laboratório de solos (ensaios Proctor Normal e Proctor Modificado). Nesses ensaios, a compactação do solo é feita mediante a aplicação de uma energia mecânica externa, de impacto, induzida pela energia potencial de um soquete em queda, com massa e altura especificados para cada ensaio.

Assinale a alternativa que apresenta o número padrão de camadas compactadas nos ensaios de compactação tipo Proctor Normal e Proctor Modificado, respectivamente.
