Prova Completa: Arquiteto e Urbanista (UFPA

3389658 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

Processos de ProjetoEtapas do Processo

O desenvolvimento de projetos de arquitetura para os campi da Universidade Federal do Pará deve observar peculiaridades locais para que atendam aos condicionantes quanto a suas localizações, bem como a demandas dos futuros usuários. ]

Assim, é correto afirmar que

A

as condições climáticas do local das edificações devem ser observadas somente quando do desenvolvimento do projeto executivo, uma vez que definir materiais de construção com propriedades de conforto ambiental e de condições térmicas, acústicas e lumínicas adequadas é responsabilidade da empresa construtora.

B

a locação da obra no terreno dos campi deve ser precedida de um levantamento topográfico, cujo desenho será incluído no projeto executivo, visando garantir o cumprimento das especificidades da legislação urbanística do município onde o campus estiver instalado.

C

o anteprojeto de arquitetura é etapa fundamental para o desenvolvimento do processo de aprovação pelos usuários, pela prefeitura do campus e pelo processo de contratação da obra, uma vez que projetos básicos não são legalmente válidos para a realização de processos licitatórios.

D

o projeto executivo constitui-se de todos os projetos complementares, de detalhes construtivos e de especificações, além de ter por finalidade subsidiar fiscalizações e medições de execução físico-financeira.

E

a etapa de elaboração do projeto básico é precedida do detalhamento e das especificações da obra, incluindo a definição da frequência e os itens a serem incluídos nas medições físico-financeiras da construção.

Provas

Questão presente nas seguintes provas

3389657 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

Implantação e SituaçãoTopografia e Cartografia

Analise a Figura 8, que corresponde à imagem abaixo, extraída da hipsometria do município de Belém, com as curvas de nível em metros de trecho da avenida Perimetral.

Enunciado 3731471-1

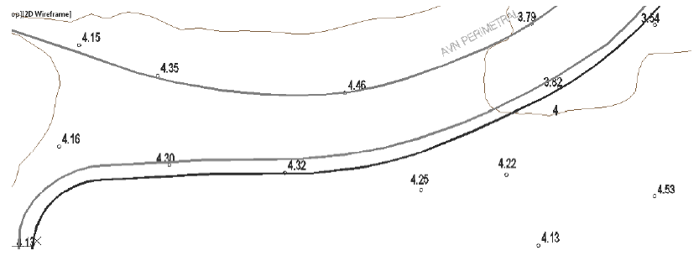

Figura 8: Extrato do mapa de hipsometria do município de Belém, em trecho da Avenida Perimetral,

próximo à Cidade Universitária da UFPA. Fonte: CTM-CODEM (Cadastro Técnico Multifinalitário, 2000).

Ao analisar a Figura 8 e refletir sobre as implicações urbanísticas do relevo, é correto afirmar:

A

A curva de nível com cota altimétrica 4,00 m e os pontos cotados indicam que o terreno tem aclive à esquerda e no canto inferior direito da imagem acima, e declive no canto superior direito.

B

A curva de nível com cota altimétrica 4,00 m indica que o terreno tem elevação razoável em relação ao nível do mar, com condições preservadas quanto ao risco de alagamento.

C

A situação de diferentes cotas de nível nas extremidades transversais da via cria dificuldades para a drenagem, pois provoca retenção de águas pluviais na guia mais baixa.

D

A variação de cota de nível deste terreno indica inclinação potencialmente arriscada para a circulação na curva da Avenida Perimetral, demandando corte e aterros.

E

A topografia da área sugere inclinação vertical e horizontal do terreno no leito da Avenida Perimetral, no trecho curvo indicado no mapa, reduzindo a segurança do tráfego na via.

Provas

Questão presente nas seguintes provas

3389656 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

UrbanismoÍndices Urbanísticos

Sobre os índices urbanísticos e suas aplicações, é correto afirmar que

A

a taxa de ocupação representa a razão entre a área de lote e o volume edificado, em termos percentuais, e mede a intensidade de ocupação de lote e a potencial verticalização.

B

o coeficiente de aproveitamento é obtido pela proporção entre a projeção da edificação no lote e a própria área de lote, medindo o nível de impermeabilização e o adensamento do lote.

C

taxas de permeabilidade definem percentual da superfície de lote não passível de pavimentação, tendo função ambiental de drenagem e impacto microclimático de arrefecimento.

D

recuos e afastamentos são referentes à distância mínima entre edificações vizinhas, em torno de 1,50 m segundo o Código Civil brasileiro, criando condições para livre circulação no lote.

E

a previsão do coeficiente de aproveitamento e da taxa de ocupação na mesma lei se justifica quando há ênfase em apenas um destes instrumentos, como em zonas de verticalização permitida.

Provas

Questão presente nas seguintes provas

3389655 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

UrbanismoPlanejamento Urbano

Em um parcelamento urbanístico, as dimensões de vias, quadras e lotes e as proporções de quadras e lotes são elementos importantes de previsão de custo de implantação e de manutenção de infraestrutura, o que influencia na viabilidade de execução da urbanização e, no futuro, no valor dos imóveis quando da ocupação de quadra e lote.

Quanto ao tema, é correto afirmar:

A

Quadras de dimensões quadráticas, de proporções entre 1:1 e 1:1,5, obviamente, estendem-se pelos parcelamentos projetados mundialmente pelo fato de as referidas quadras representarem racionalização extrema de traçado, combinando baixo custo de infraestrutura com trajetos sempre curtos entre esquinas, onde a face de quadra ideal fica em torno de 60 m a 80 m.

B

Lotes relativamente largos, de testadas proporcionalmente maiores do que a profundidade (em torno de 1:3) representam condições excepcionais de implantação de edificações, por facilitarem o partido arquitetônico para diferentes tipos de acesso (garagem, acesso de pedestres, acesso de serviço), permitindo maior horizontalidade da ocupação e, portanto, maior economia na ocupação do solo.

C

Lotes relativamente estreitos, onde a relação entre testada e profundidade é superior a 1:2, podem representar intensificação de ocupação de quadra, desde que a área superficial não exceda 250 m² médios, o que representa cálculo necessário à regularização da ocupação e ao adensamento tecnicamente condizente. A profundidade de lote máxima seria de 40 m.

D

Quadras de dimensões retangulares, de proporções entre 1:3 e 1:6, apresentam desempenho de custo de infraestrutura e potencial de ocupação genericamente mais favorável, com uso mais intensivo da terra, desde que parceladas em lotes igualmente delgados, com controle de face de quadra não inferior à faixa de 100 m e testadas acima de 5 m.

E

Deve-se viabilizar parcelamento de lotes generosos, de testadas mínimas de 15 m, dispostos em proporção controlada, longitudinalmente aos sentidos de implantação de quadras retangulares de proporções 1:2, o que configuraria quadras de 1 hectare em média, garantindo aproveitamento intensivo, porém cômodo, do uso e da ocupação do solo urbano.

Provas

Questão presente nas seguintes provas

3389654 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

UrbanismoInfraestrutura Urbana e Viária

Analise a Figura 7, que corresponde ao diagrama de seção de via, com ciclovia. A seguir, assinale a alternativa correta quanto ao projeto urbanístico de sistema viário.

Enunciado 3731468-1

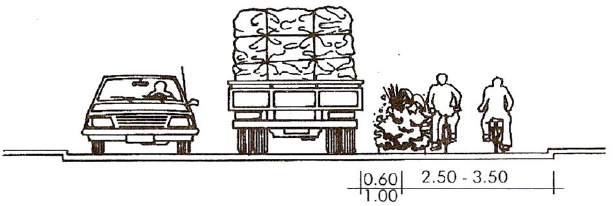

Figura 7: Seção de via padrão com ciclovia bidirecional. Fonte: MASCARÓ, Juan Luís. Loteamentos urbanos.

Porto Alegre: L Mascaró, 2003. p. 97.

A

Neste caso, o anteparo físico de vegetação entre a ciclovia e as faixas de rolamento para veículos possui função de anteparo ao ruído e de segregação entre modais, aspecto questionável por reduzir a flexibilidade de traçado da ciclovia.

B

Faixas de rolamento para carros de passeio e para caminhões devem ter a mesma largura, de modo a racionalizar o custo de pavimentação da via, sem qualquer prejuízo da trafegabilidade do leito em retas, curvas, aclives ou declives.

C

Diferentes níveis de piso no leito carroçável e nas ciclovias não produzem efeitos significativos de segregação e segurança entre os modais, elevando sem razão o custo de pavimentação e criando deficiência grave de drenagem.

D

O diagrama acima é de via de hierarquia local, segura e segregada entre modais, garantida por anteparo físico vegetado. Diferentes larguras de faixa de rolamento e diferenças de nível de piso no leito carroçável aumentam a segurança.

E

O diagrama de via local pode ser convertido em via coletora secundária com a supressão da ciclovia e substituição por faixa para automóveis, condizente com áreas residenciais urbanas de média densidade e taxa de motorização média.

Provas

Questão presente nas seguintes provas

3389653 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

UrbanismoPlanejamento Urbano

Analise a Figura 6, que corresponde ao mapa do bairro de São Braz, em Belém.

Enunciado 3731467-1

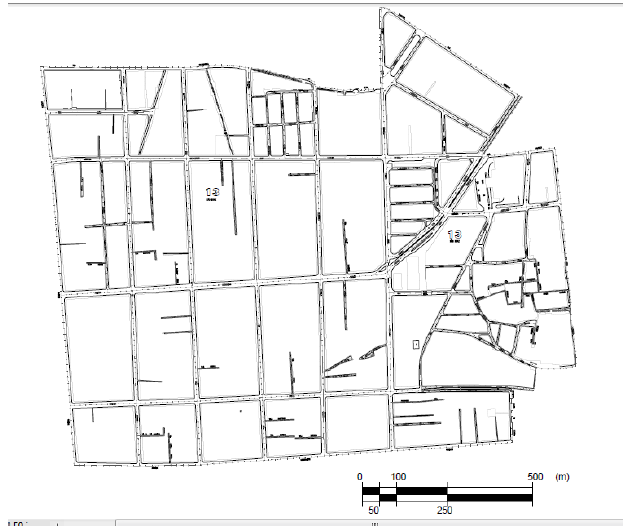

Figura 6: Fac-símile de planta geral do bairro de São Braz, parte do Cadastro Técnico Multifinalitário

da Prefeitura Municipal de Belém (CTM-CODEM, 2000).

Quanto à forma do parcelamento urbanístico em planta e suas implicações técnicas quanto ao custo de implantação de infraestrutura, densidade de ocupação do solo e acessibilidade espacial, caracterizando o parcelamento em graus variáveis de eficiência econômica, é correto afirmar:

A

A porção oeste do bairro possui quadras mais racionalizadas, dentro da qual as quadras quadradas situadas ao sul possuem dimensões mais econômicas.

B

As proporções de quadras retangulares do bairro e a profundidade média das vias denotam parcelamento de desempenho economicamente favorável.

C

A porção leste apresenta situação de ocupação desordenada e antieconômica, do ponto de vista da implantação de infraestrutura, passível de remoção.

D

A alta incidência de vias de penetração em vilas de miolo de quadra representa empobrecimento funcional do traçado, desvalorizando os imóveis.

E

A capilaridade viária no setor leste do bairro denota ocupação desordenada, que não condiz com o perfil da área que deve ser retificado o traçado.

Provas

Questão presente nas seguintes provas

3389652 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

História da Arte e ArquiteturaArquitetura e Urbanismo Brasileiros

O modernismo arquitetônico é de grande relevância para o entendimento das soluções tecnológicas, funcionais, estéticas e culturais do espaço construído atual. Analise as Figuras 4 e 5, da casa situada no Condomínio Lago Azul, na Região Metropolitana de Belém, projetada em 1957 pelo engenheiro-arquiteto Camilo Porto de Oliveira.

Enunciado 3731466-1

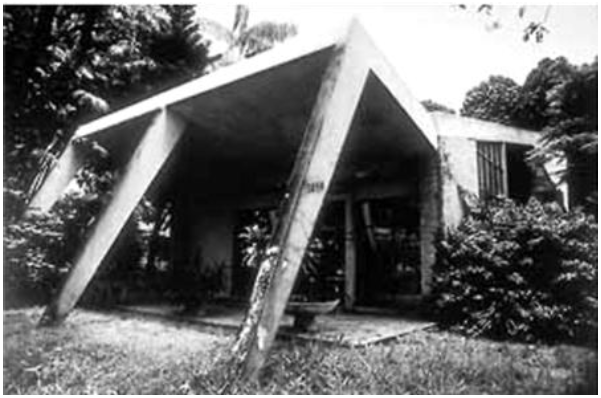

Figura 4: Casa no Condomínio Lago Azul, projeto de 1957 de Camilo Porto de Oliveira.

Jardim, pátio lateral e garagem, próximos à sala de estar. Foto de Patrick Pardini.

Fonte: DERENJI, Jussara. Modernismo na Amazônia. Belém do Pará, 1950/1970.

Arquitextos, n.17, v. 4, ano II, out. 2001. Disponível em:

<http://www.vitruvius.com.br/revistas/read/arquitextos/02.017/838>. Acesso em: 06 set. 2013.

Enunciado 3731466-2

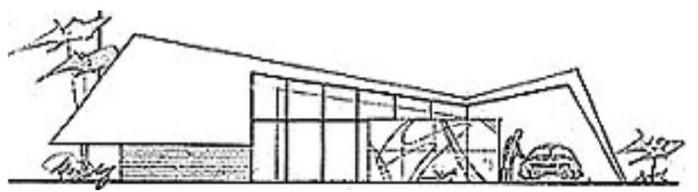

Figura 5: Casa no Condomínio Lago Azul, projeto de 1957 de Camilo Porto de Oliveira. Elevação lateral. Fonte: DERENJI, Jussara.

Modernismo na Amazônia. Belém do Pará, 1950/1970. Arquitextos, n.17, v. 4, ano II, out. 2001.

Disponível em: <http://www.vitruvius.com.br/revistas/read/arquitextos/02.017/838>. Acesso em: 06 set. 2013.

Ao analisar as Figuras e refletir sobre o modernismo arquitetônico, é correto afirmar:

A

Soluções estruturais com inclinação de pilares e extensas superfícies significativamente inclinadas em lajes de concreto armado nas coberturas se prestam a tornar a estrutura mais delgada no diagrama de esforços e a melhorar o escoamento da cobertura.

B

O desenho dos pilares representa tendência do modernismo nacional de arrojo estrutural, funcionando de modo integrado ao sistema estrutural da casa, sobretudo aos planos verticais em concreto exibidos na elevação, capazes de sustentar esforços significativos.

C

Apenas a deflexão de pilares e vigas, conforme as ilustrações, permite a liberação de planos de vedação transparentes do exemplo, pela possibilidade de calcular lajes de cobertura de pequena espessura e pilares de seção robusta, porém variável.

D

A variação das seções de peças estruturais da casa se deve à geometria do diagrama de esforços presente no desempenho da estrutura, em que os maiores esforços se encontram na confluência das lajes de cobertura e no encontro dos pilares com as vigas.

E

Executadas em formas contínuas, a estrutura e parte das vedações de edificações como esta apresentam notável desempenho bioclimático em clima quente e úmido, com uso de aditivos de impermeabilização, desde os primórdios da tecnologia do concreto.

Provas

Questão presente nas seguintes provas

3389651 Ano: 2013
Disciplina: Arquitetura
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

História da Arte e ArquiteturaArquitetura e Urbanismo Modernos

Considerando a Figura 3 a seguir, pode ser observado um registro da sala de estar e do escritório no pavimento térreo da Casa Tugendhat, projeto de 1929 de Mies van der Rohe e Lilly Reich, em Brno, na atual República Tcheca.

Enunciado 3731465-1

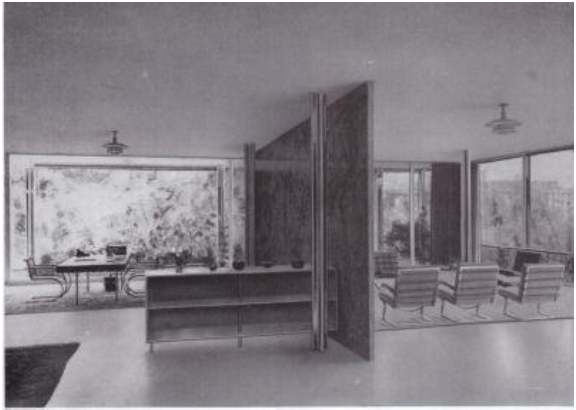

Figura 3: Sala de estar, escritório e parede divisória do pavimento térreo, em ônix, da Casa Tugendhat

(1929), de Mies van der Rohe. Espaço fluido e mobiliário moderno. Fonte: <bauhaus-online.de>, 2013.

Ao analisar a Figura 3 e ao refletir sobre os espaços domésticos modernos e contemporâneos, é correto afirmar que

A

a separação funcional de ambientes com uso de mobiliário, e não de paredes divisórias, foi superada pelas atuais tendências de aplicação de motivos dotados de forte carga visual, como ladrilhos, cobogós, adesivos e revestimentos.

B

a aparente coexistência de atividades tão díspares, como o setor social (sala de estar) e uma atividade profissional (escritório) no mesmo pavimento da casa, representa incoerência funcional na definição do partido em planta.

C

a separação funcional de ambientes com uso de mobiliário não só evidenciaria o caráter do uso do espaço, como também o qualificaria a partir do suporte dado pelos móveis e equipamentos, se adequados a sentar, a ler, a trabalhar ou cozinhar.

D

a aparente coexistência de atividades tão díspares evidencia o caráter visionário do projetista, antecipando tendências de home office e da cultura gourmet, presentes em vários empreendimentos residenciais contemporâneos.

E

a coexistência de atividades e a separação funcional são aspectos superados no partido arquitetônico modernista, onde a fluidez da edificação evidencia a necessidade de flexibilidade das atividades no espaço doméstico.

Provas

Questão presente nas seguintes provas

3389603 Ano: 2013
Disciplina: Direito Administrativo
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

Licitações

A respeito da Lei de Licitações (Lei nº. 8.666, de 21/06/1993), sobre a contratação de projetos de arquitetura está correto afirmar que

A

quando o projeto for objeto da modalidade de licitação denominada concurso, é garantida ao ganhador do certame a contratação para construção do projeto escolhido em primeiro lugar, devendo o ganhador autorizar a Administração a executá-lo.

B

dentre os elementos listados para a realização do plano de licitação, quando se tratar de obra de construção, o projeto básico deverá fornecer subsídios para sua programação, a estratégia de suprimentos, as normas de fiscalização e o orçamento detalhado do custo global da obra.

C

o projeto executivo, conforme previsto na lei federal, prescinde da anotação de responsabilidade técnica nos casos previstos dentro do princípio da obrigatoriedade para obras e serviços de engenharia com valores superiores a R$ 1.500.000,00.

D

a licitação de melhor técnica é utilizada para a contratação de serviços quando for exigida qualidade, rendimento, produtividade e condições de pagamento da etapa de elaboração do projeto básico.

E

no processo de licitação, a elaboração do projeto executivo sucede a contratação do projeto básico, uma vez que o projeto executivo deve ser objeto da modalidade melhor preço.

Provas

Questão presente nas seguintes provas

3389409 Ano: 2013
Disciplina: Segurança e Saúde no Trabalho (SST)
Banca: UFPA
Orgão: UFPA

Provas:

Arquiteto e Urbanista
Provas ×

NBRsNBR 9050: Acessibilidade

As calçadas, ou áreas denominadas de passeio, permitem trânsito segregado aos pedestres, seu acesso às edificações e, de forma integrada, ao mobiliário urbano e demais equipamentos urbanos dos espaços públicos.

Sobre as características de calçadas acessíveis, é correto afirmar que

A

deverá ser definida uma parte do espaço da calçada como faixa de serviço, onde poderão estar os elementos de serviço e o mobiliário urbano em toda a extensão da calçada, preservando a faixa livre de circulação de forma proporcional.

B

além do trânsito de pedestres, as calçadas devem promover o acesso às edificações, conforme rotas específicas com prioridade para o acesso de veículos, de forma segura através da utilização de piso tátil, inclinação e dimensões adequadas.

C

mobiliário urbano de porte, como telefones públicos, cabines telefônicas, bancas de jornal e bancas de revista devem ser instalados, respeitando as proporções e a equivalência entre faixa de livre circulação e faixa de serviço.

D

a faixa de acesso deve estar localizada entre a faixa livre e o limite das edificações e deve ser prevista em todas as calçadas, de forma a garantir o apoio para a projeção de marquises, toldos, podendo acomodar também itens como jardineiras e floreiras.

E

a inclinação transversal máxima de calçadas deve ser de 3% para drenagem, de forma que qualquer ajuste de soleira, degraus e rampas para o acesso de veículos deva sempre ser, preferencialmente, executado dentro da área do lote.
