Numa rede trifásica com sequência de fases ABC, a tensão VAN = 360 \( \angle \) 0º V, VBN = 300 \( \angle \)90º V e VCN = 300 \( \angle \)90º. A tensão de sequência zero das tensões é

Um transformador monofásico de dois enrolamentos de 30kVA -6900V/230V foi ensaiado a vazio com os instrumentos no lado de baixa tensão e os valores medidos foram: tensão a vazio de 230V, corrente a vazio de 10A e fator de potência a vazio de 0,44 (cos ⌀ =0,44 e sen ⌀=0,9). A reatância de magnetização vista pelo lado de 6900V é

De acordo com a Norma NBR-5410, medidores de energia, dispositivos gerais de seccionamento e proteção e outros itens usados tipicamente na interface da instalação elétrica interna com a rede pública de distribuição são classificados como categoria IV com respeito à suportabilidade a impulso. De acordo com a referida Norma um prédio com tensão trifásica 220V/127V deve ter os seus componentes que integram a medição de energia com uma tensão suportável requerida de

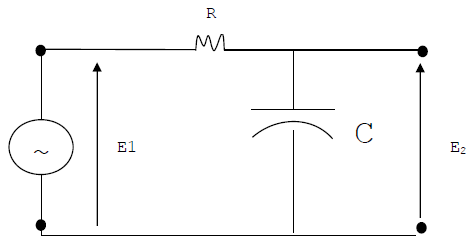

Considere que o circuito a seguir funciona como filtro passa-baixa e que R= 10kΩ e C= 100 μF.

A frequência de corte em rad/s é

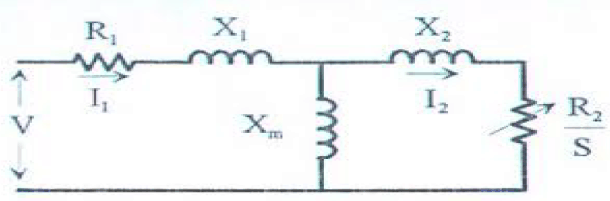

É usual em engenharia elétrica a modelagem dos equipamentos por circuitos equivalentes para facilitar a análise destes. O esquema a seguir representa o circuito equivalente de um equipamento.

O equipamento representado pelo esquema é um

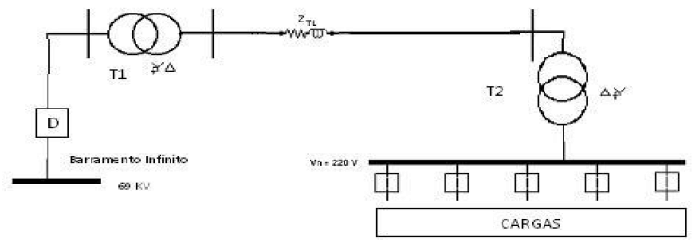

A rede elétrica a seguir funciona em 60 HZ e é constituída de quatro barras, sendo que o barramento infinito é onde é fornecida a alimentação para as outras barras e é definido como uma fonte trifásica de 10MVA - 69 kV – e impedância interna nula e frequência invariável. Todas as interligações entre as barras são trifásicas.

As especificações dos equipamentos são:

-Transformador T1: 10MVA-69 kV/13.8kV- z1 = z2 = 5%

- Transformador T2: 5MVA -13.8kV/ 220V- z1 = z2 = 5%

- Linha ZTL --. z1 = z2 = 10% na base 10MVA-13.8kV

Em que z1 e z2 são as impedâncias de sequência positiva e sequência negativa dos equipamentos e D é o disjuntor que conecta o sistema à fonte. Considere também igual a zero todas as resistências das impedâncias dos equipamentos (linha e transformadores).

Considere o sistema operando com tensão nominal e com as cargas desconectadas. Ocorre um curto-circuito trifásico no barramento das cargas (barramento de 220V).

A corrente que passa no disjuntor D no momento do curto-circuito é

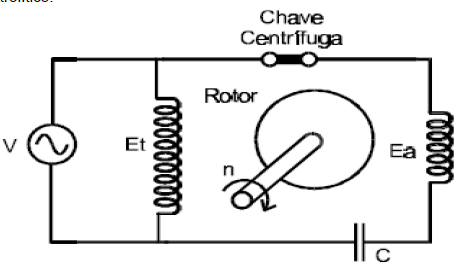

Um motor de indução monofásico utilizado em uma máquina de açaí, tem o seu esquema de ligação mostrado a seguir em que:

V - tensão alternada da fonte de alimentação
Et - bobinamento de trabalho
Ea - bobinamento de arrancada (partida)
n - rotação do motor
C - capacitor eletrolítico.

Considerando o instante de partida do motor, é correto afirmar:

Um motor de indução trifásico de 12 polos, 600HP, -380V-60 Hz trabalha com carga nominal e desenvolve uma velocidade de 570 rpm. O valor em percentual do escorregamento deste motor é

A transformada de Laplace de um sinal no domínio do tempo dado por x (t) = t²/2 é dada por

Um motor de corrente contínua tipo shunt de 2,2kW-220V possui resistência de armadura de 0,8 ohms e queda de tensão nas escovas de 4V. A ligação de partida deste motor é direta na rede de alimentação de 220V. O valor da corrente de partida deste motor é
