Uma linha de transmissão de 400 KV, 60 Hz, de comprimento 600 km, tem L= 1,440 mH/km, C=0.0090 μF/km e resistência desprezível. O valor mais próximo encontrado para a potência natural da linha é

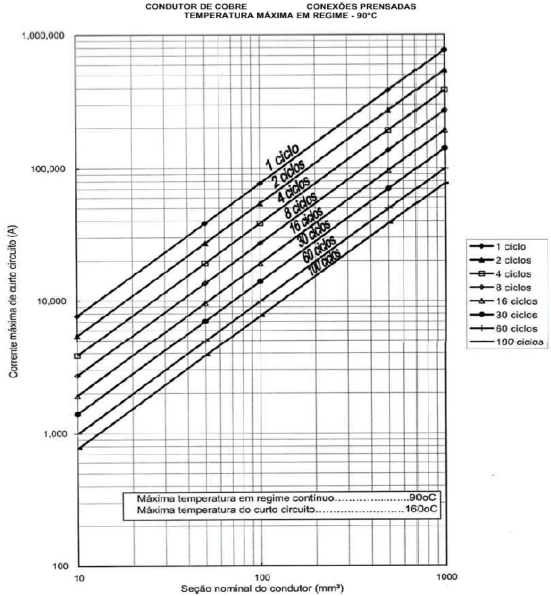

Seja um alimentador trifásico 13.8kV -60HZ construído de cabos de cobre isolados cuja curva referente à suportabilidade do cabo ao curto-circuito é mostrada na figura abaixo. A corrente máxima de curto-circuito no ponto da carga é 10kA. Considere a sequência padronizada de cabos: 16mm², 25mm², 35mm², 50mm², 70mm², 95mm², 120mm²,150mm² e que o equipamento de proteção atua e abre o circuito em um segundo para a corrente de 10KA .

Considerando que todas as outras situações técnicas são atendidas por qualquer bitola da série padronizada, a menor bitola de cabo que atende tecnicamente o problema é

Uma carga indutiva monofásica é atendida por uma rede elétrica e consome 12,7 kW com fator de potência de 80% e tensão de 127V. A potência reativa de capacitores em paralelo para que o fator de potência na rede elétrica seja aproximadamente unitário é:

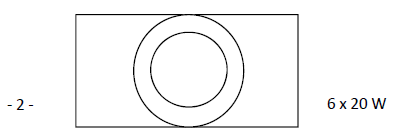

Nos projetos elétricos, são usados símbolos apropriados para suas representações nas plantas definidos pela Norma NBR-5444, como exemplificado no símbolo seguinte.

O símbolo acima representa um

Seja um motor de indução trifásico de 8 polos, potência nominal de 300HP, tensão nominal de 380V-60 Hz e fator de serviço de 1,15. Em determinados momentos, por exigência da carga acionada, este motor ultrapassa sua potência nominal. A carga que pode ser acionada continuamente sob tensão e frequência nominais e com limite de elevação de temperatura, por este motor, é de

A Norma NBR-5410 estabelece: ”Os condutores utilizados nas linhas elétricas de baixa tensão devem ser de cobre ou alumínio, sendo que, no caso de instalações de estabelecimentos industriais, podem ser utilizados condutores de alumínio”, desde que

As tensões nominais na média tensão para instalações são previstas na NBR-14039- “Instalações elétricas de média tensão de 1,0 kV a 36,2 kV”. A alternativa correta para esta sequência de valores de tensões nominais é

As atividades de projeto, montagem, inspeção e manutenção dos Sistemas de Proteção de Descargas Atmosféricas das estruturas são normatizadas pela Norma NBR-5419. De acordo com essas Norma, é correto afirmar:

De acordo com a Norma NBR-14565-2001 - Procedimento básico para elaboração de projetos de cabeamento de telecomunicações para rede interna estruturada, o comprimento máximo para rede secundária com cabo UTP categoria 5 é

Segundo o Manual de Tarifação do Procel, “No Brasil, as unidades consumidoras são classificadas em dois grupos tarifários: Grupo A, que tem tarifa binômia, e Grupo B, que tem tarifa monômia. O agrupamento é definido, principalmente, em função do nível de tensão em que são atendidos e também em função da demanda em kW. Os consumidores atendidos em tensão acima de 2300 volts, como indústrias, shopping centers e alguns edifícios comerciais, são classificados no Grupo A. As tarifas do Grupo A são constituídas em três modalidades de fornecimento designadas por: Estrutura tarifária Convencional, Estrutura tarifária horo-sazonal Verde e Estrutura tarifária horo-sazonal Azul.

O grupo A é subdividido de acordo com a tensão de atendimento, como indicado a seguir.

- Subgrupo A1 para o nível de tensão de 230 kV ou mais;
- Subgrupo A2 para o nível de tensão de 88 a 138 kV;
- Subgrupo A3 para o nível de tensão de 69 kV;
- Subgrupo A3a para o nível de tensão de 30 a 44 kV;
- Subgrupo A4 para o nível de tensão de 2,3 a 25 kV;
- Subgrupo AS para sistema subterrâneo.

Com base nessas informações é correto afirmar:
