Relacione os principais componentes dos motores e geradores de corrente contínua com as teorias apresentadas e assinale a alternativa com a sequência correta.

A. Armadura.

B. Comutador.

C. Escovas.

D. Enrolamento de Campo.

( ) Converte a corrente alternada que passa pela sua armadura em corrente contínua liberada através de seus terminais (no caso do gerador).

( ) Eletroímã que produz o fluxo interceptado pela armadura.

( ) São conectores de grafite fixos, montados sobre molas que permitem que eles deslizem sobre o comutador no eixo da armadura.

( ) No motor, recebe a corrente proveniente de uma fonte elétrica externa. Já no gerador, gira por efeito de uma força mecânica externa.

Preencha a lacuna e assinale a alternativa correta.

Uma vantagem dos é que eles funcionam com um fator de potência unitário. Variando-se a intensidade do campo CC, o fator de potência total deles pode ser ajustado ao longo de uma faixa. Se um sistema elétrico estiver funcionando com um fator de potência indutivo, e eles forem ligados nessa linha e ajustados para operar com fator de potência capacitivo, estes podem aumentar o fator de potência do sistema.

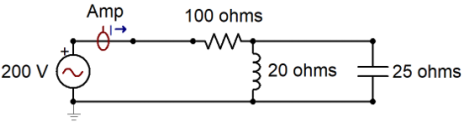

Assinale a alternativa que apresenta o valor mais próximo do módulo da corrente lida pelo amperímetro (Amp) da seguinte figura:

O seguinte texto e a seguinte figura se referem a um tipo de motor de corrente contínua. Assinale a alternativa que apresenta a qual motor o texto e a figura se referem.

Descrição do motor: a velocidade varia de um valor muito alto com uma pequena carga até um valor bem baixo com a carga máxima, como mostra a figura a seguir. Este motor de corrente contínua é conveniente quando realiza a sua partida com cargas pesadas ligadas a ele (ex.: guindastes e guinchos), porque, com altas correntes na armadura, ele produz um torque elevado e funciona em baixa rotação.
