O circuito magnético apresentado na seguinte figura tem as dimensões Ac = Ag = 9cm² , g = 0,050 cm, I_c = 30cm e N = 1000 espiras. Supondo que a permeabilidade magnética do material do núcleo (μ_r) seja de 70.000, encontre a relutância R_c do circuito e do entreferro R_g ; e também, dada a condição de que o circuito magnético esteja operando com B_c = 1,0T , encontre o fluxo φ; por fim, assinale a alternativa que apresenta os valores mais próximos de R_c , R_g e φ. Utilize μ₀ = 4 x π x 10^- .

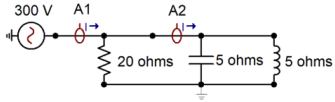

Assinale a alternativa que apresenta o valor das correntes que passam pelos amperímetros A1 e A2 da seguinte figura:

Um gerador possui uma curva característica que mostra a porcentagem da tensão no terminal em função da porcentagem de corrente na saída com carga máxima para três tipos de carga, como ilustrado na seguinte figura. Assinale a alternativa que apresenta a porcentagem da regulação de tensão desse gerador para os três tipos de carga.

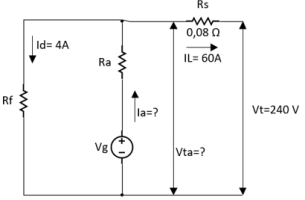

Um gerador de corrente contínua composto em derivação curta possui tensão terminal de 240 V e corrente de linha de 60 A, como ilustrado na seguinte figura:

Considerando essa figura, assinale a alternativa que apresenta as respostas corretas para os seguintes itens:

(a) Calcule a queda de tensão do campo série.

(b) Calcule a queda de tensão da armadura.

(c) Calcule a corrente da armadura.

(d) Se as perdas forem de 2000 W, qual será a eficiência?
