Um motor de indução trifásico de oito polos, potência nominal de 38 HP e tensão nominal 380V, aciona um guindaste transportador de materiais. No momento em que o carregamento solicita ¾ da potência nominal do motor, o fator de potência é 0,80, o rendimento é 100% e a tensão nos terminais do referido motor é 380V. A corrente no motor é de

Do barramento secundário de uma subestação com um transformador de 50MVA –138/34,5 kV partem dois alimentadores que possuem as seguintes características diárias de carga em MW:

Tabulação da demanda diária da carga dos alimentadores:

Considerando que, em todos os horários, o fator de potência das cargas é unitário, o fator de demanda em percentagem para esta subestação é

No barramento de um sistema que funciona em 60Hz, foram feitas as seguintes medições de correntes eficazes:

I60HZ = 400 ^A

I180HZ = 20 !$ \sqrt{2} !$ ^A

I300HZ = 20 !$ \sqrt{2} !$^A

A Taxa de Distorção Harmônica (TDH) da corrente em valor percentual, neste barramento, é de

Um transformador 250MVA – 500kV/138kV, com impedância de dispersão Z = 5% e ligação estrela-estrela está conectado a um sistema elétrico de potência de 500kV.O diagrama de impedâncias do sistema é construído na base 1000MVA – 500kV. O valor percentual da impedância deste transformador no diagrama será

Um circuito com três capacitores, um de 20µF, um de 30µF e um de 50µF, estão em paralelo sobre uma fonte de 3000V. A energia total armazenada no circuito é

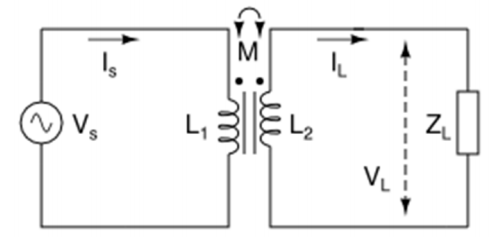

Um transformador de dois enrolamentos foi construído de modo que pode ser considerado ideal para todos os efeitos e tem seu circuito representado a seguir. A bobina primária tem indutância própria de 16 mH e a bobina secundária tem indutância própria de 4 mH.

A mútua indutância tem o valor de

Os gráficos da tensão induzida e da corrente numa bobina sem perdas são mostrados na figura 2, a seguir.

A indutância da bobina é

Uma barra condutora energizada com 25000V deve ser isolada de uma estrutura metálica aterrada com um suporte isolante de área quadrada de 10cm de lado. A espessura do material isolante deve ser calculada de modo que a corrente de fuga seja de 100 nanoàmpere. Se a resistividade do suporte isolante é de 1 Xl0¹¹ Ω • m , a espessura do material isolante é de

Numa sala de comprimento de 16 metros e largura de 4 metros, foram montadas, espaçadas uniformemente embutidas no teto, oito luminárias fluorescentes de 2x36 W. O teto tem altura de 3,75m. Considere as informações dadas na tabela a seguir e que o ambiente interno da sala tem forro com fator de reflexão de 70%,paredes com fator de reflexão de 30%, piso com fator de reflexão de 20% e a altura das mesas de trabalho de 0,75m.

Fatores de utilização da luminária 2x36 W

Fluxo da lâmpada fluorescente 36 W é 3200 lúmens

Fator de manutenção da luminária é 0,90

O iluminamento médio, em lux, no plano de trabalho é

A norma NBR – 5410 – Instalações elétricas de baixa tensão estabelece – “a seleção e a instalação de linhas elétricas devem levar em conta os princípios fundamentais descritos nesta norma, que sejam aplicáveis aos condutores, suas terminações e emendas, aos suportes e suspensões a eles associados e aos seus invólucros ou métodos de proteção contra influências externas”. Levando este aspecto em consideração, são apresentados diversos tipos de linhas elétricas nesta norma.

O tipo de linha representado pelo esquema ilustrativo é de
