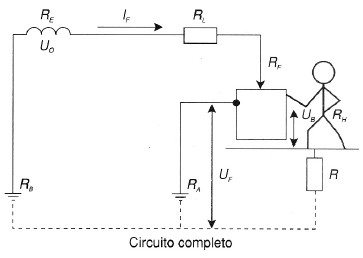

A resistência de aterramento da alimentação (R_B) é pequena (1 a 10!$ Ω !$) em comparação com a resistência do corpo humano (R_H), geralmente maior que 1000!$ Ω !$.

Assim sendo, a expressão !$ dfrac{U_O}{U_B} = 1+ dfrac{R_B}{R_A} !$ representa a figura.

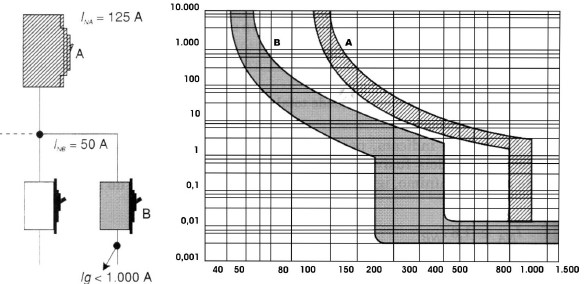

Examinando-se as figuras, verifica-se que o limite de seletividade é de 450 ampères.

Consideram-se fontes de corrente de falta os geradores síncronos, os motores e os capacitores síncronos, os motores e os sistemas das concessionárias de energia elétrica.

O fator de carga de um equipamento é a relação entre a demanda média e a demanda máxima mensurada, enquanto o fator de utilização é a relação entre a potência ativa máxima absorvida por um equipamento e sua potência nominal.

Os para-raios de linha são dispositivos construídos especialmente para proteção da instalação contra as descargas atmosféricas nas linhas de distribuição.

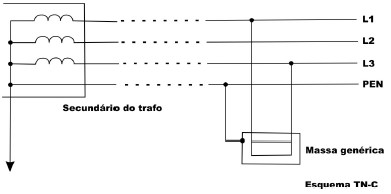

A figura representa um tipo de ligação de aterramento.

Esse tipo de circuito é o mais indicado para aplicação de dispositivos DR.

Para determinação do número de condutores que um eletroduto pode conter, pode-se utilizar a seguinte expressão: !$ N = dfrac{(0,4.A_E)}{A_C} !$, na qual N é o número de condutores, A_E, a área do eletroduto e A_C, a área total do condutor isolado.

Os dispositivos DR são aqueles de corrente diferencial residual e constituem-se o meio mais eficaz para proteção das pessoas contra os choques elétricos, sendo aplicáveis não só a qualquer tipo de ligação à terra, mas também a correntes contínuas ou alternadas.

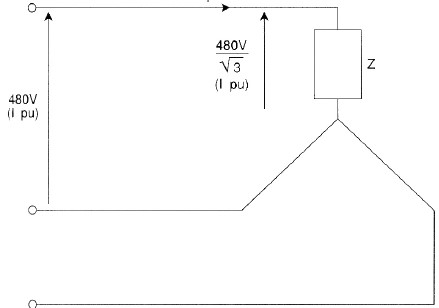

No sistema trifásico representado pela figura, as bases são 1000kVA e 0,48kV, com impedância de 5,75%.

Nessas condições, a corrente é de 20 920 ampères.

Tensão do ponto de joelho é o valor eficaz da tensão senoidal de frequência nominal aplicada aos terminais de um transformador de corrente com os outros em aberto e, com acréscimo de 10% da tensão, provoca-se um aumento de 50% da corrente de excitação.
