Em cima de uma mesa horizontal, é colocada uma bússola que orienta sua agulha no campo magnético terrestre. Um ímã é colocado em cima da mesma mesa, próximo da bússola.

N

O L

S

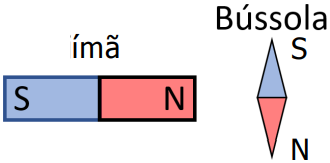

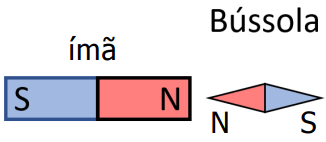

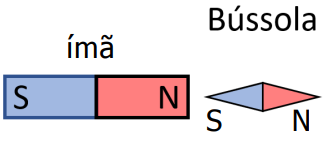

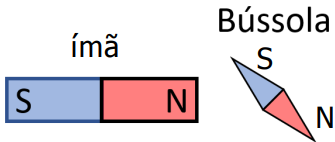

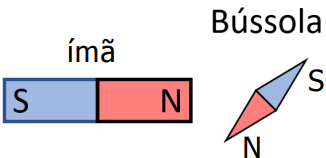

Na presença do ímã, a figura que melhor representa a orientação da agulha da bússola é:

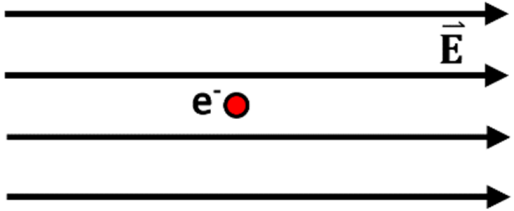

Um elétron é abandonado dentro de um campo elétrico uniforme E, como mostrado na figura.

Assinale a alternativa que apresenta a seta que representa a força elétrica que age sobre esse elétron.

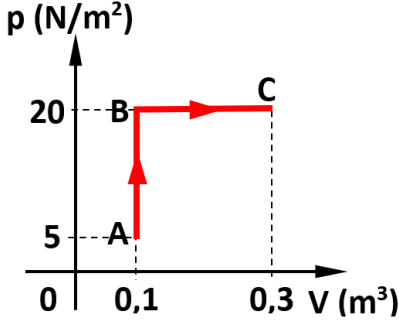

O gráfico da figura apresenta uma transformação ABC em uma amostra de gás perfeito (ou ideal) que recebe uma quantidade de calor de 15 J.

Durante todo o processo, o trabalho W realizado e a variação da energia interna ∆U são, respectivamente:

As radiações eletromagnéticas, tais como luz visível, infravermelho, ultravioleta e raios X, no vácuo se caracterizam por possuírem

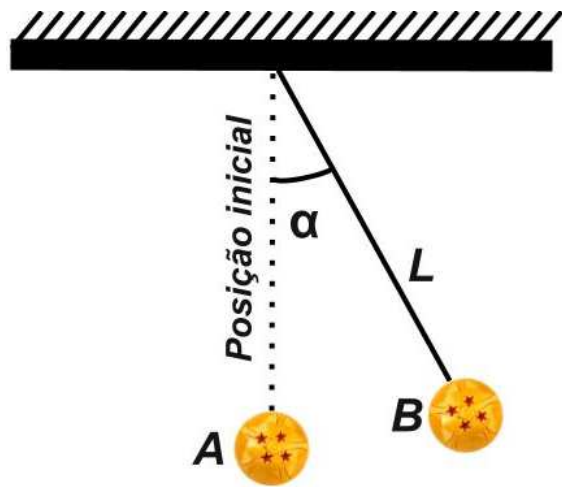

Em física, um pêndulo é um objeto que oscila em torno de uma posição de equilíbrio. A figura abaixo representada traz um pêndulo simples afastado de sua posição de origem A até uma posição B, que é posição para a inversão do sentido do seu movimento, retornando à oscilação.

Sabendo que se trata de um sistema conservativo, no qual desprezamos as forças dissipativas, em relação à energia mecânica, assinale a alternativa correta.

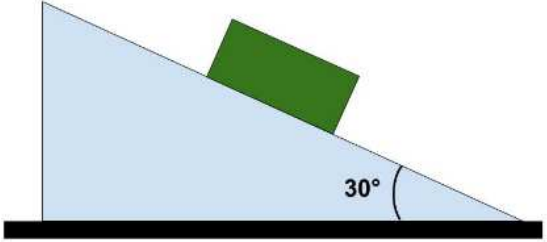

Um bloco cuja massa é igual a 60 kg está apoiado sobre um plano inclinado, conforme a figura abaixo, formando um ângulo de 30º com a horizontal.

(Considere: g = 10 m/s²; sen 30º= 0,50; e cos 30º = 0,87.)

A menor força de atrito capaz de manter o bloco em equilíbrio tem módulo igual a

O Sistema Internacional (SI) de Unidades de Medida define as unidades fundamentais das principais grandezas físicas. Assinale a alternativa que expressa apenas unidades representadas no SI para as medidas de distância, tempo e temperatura, respectivamente.

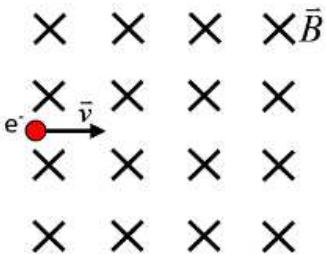

Um elétron que se move horizontalmente para a direita com velocidade constante, em módulo, entra em uma região onde existe um campo magnético uniforme, perpendicular, orientado para dentro da folha, conforme a figura.

Marque a alternativa que melhor representa a trajetória do elétron enquanto estiver dentro do campo magnético.

Aos terminais de uma bateria de caminhão foi ligado um voltímetro ideal V (Figura a), que registrou uma ddp U de 24 V. Em seguida, o voltímetro foi substituído por um amperímetro ideal A (Figura b), que registrou uma corrente elétrica i de 60 A.

a) b)

A força eletromotriz E e a resistência interna r do gerador são, respectivamente:

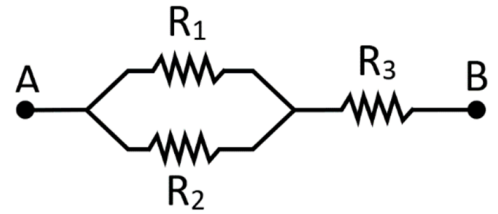

No circuito da figura, dois resistores de mesma resistência R₁ = R₂ = 10 Ω e outro R₃ = 20 Ω estão associados e ligados a uma ddp U_AB de 75 V.

As correntes elétricas i₁, i₂ e i₃, respectivamente, valem:
