Em relação à NR-12 – Segurança no Trabalho em Máquinas e Equipamentos, Seção 12.1 – Disposições Gerais, analise as assertivas abaixo:

I. As disposições desta NR referem-se a máquinas e equipamentos novos e usados, exceto nos itens em que houver menção específica quanto à sua aplicabilidade.
II. Esta NR se aplica às máquinas e equipamentos movidos ou impulsionados por força humana ou animal.
III. As máquinas e equipamentos comprovadamente destinados à exportação estão isentos do atendimento dos requisitos técnicos de segurança previstos nesta NR.

Quais estão corretas?

Sobre a norma Brasileira NBR 54039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV, seção 3 – Termos e definições, relacione a Coluna 1 à Coluna 2, associando as seguintes categorias às suas respectivas definições.

Coluna 1

1. Barramento blindado. 2. Cabos autossustentados. 3. Cabos aéreos isolados. 4. Cabos não autossustentados.

Coluna 2

( ) Cabos que, com isolação adequada, não estando em contato com o solo nem instalados em eletrodutos ou canaletas, permanecem em contato direto com o ambiente. Podem ser autossustentados e não autossustentados.
( ) Cabos aéreos que exigem dispositivos auxiliares para a sua sustentação e para resistir aos esforços decorrentes de sua instalação.
( ) Componente da instalação constituído de condutor rígido, sustentado por isoladores e protegido por invólucro metálico ou material com resistência equivalente.
( ) Cabos aéreos que, devido à sua construção, resistem a todos os esforços mecânicos decorrentes de sua instalação, sem o emprego de dispositivos suplementares de sustentação.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

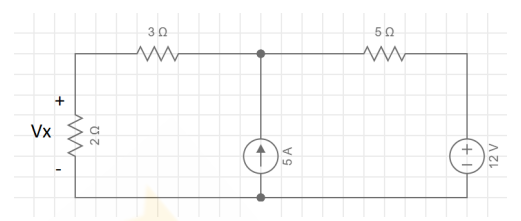

Empregando o teorema da superposição no circuito abaixo, determine Vx’, Vx” e Vx tal que Vx = Vx’ + Vx’’.

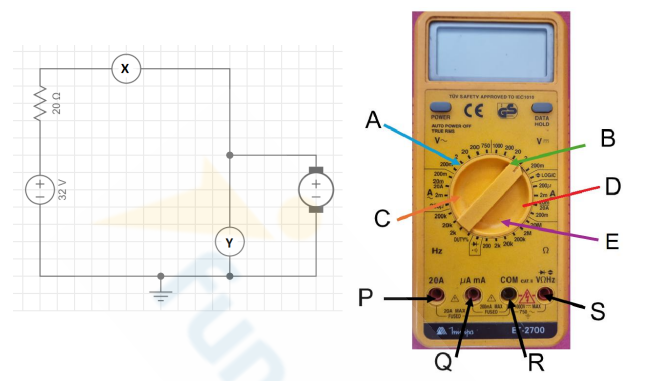

Para medir a tensão e a corrente do circuito elétrico abaixo, deve-se posicionar o multímetro nos pontos X e Y. Nesse sentido, assinale a alternativa que indica corretamente o posicionamento dos instrumentos, a grandeza a ser mensurada e a configuração do multímetro. Observação: considere os instrumentos como ideais.

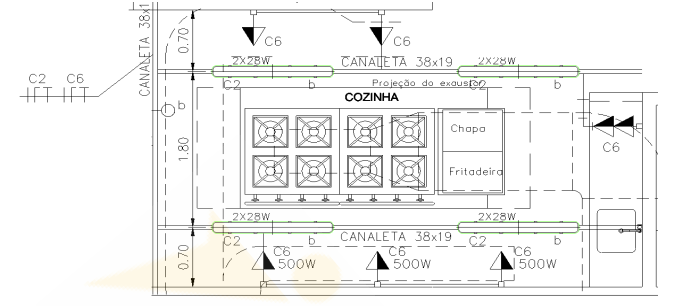

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:

A prefeitura universitária está realizando levantamento do consumo de energia elétrica com base em um projeto elaborado para as futuras instalações do centro desportivo de uma universidade que será reformado. Para os vestiários, um masculino e outro feminino, o projeto descreve que cada vestiário deverá conter:

• 8 chuveiros elétricos de 6.000 W. • 4 torneiras elétricas de água quente de 3.000 W. • 20 lâmpadas LED de 12 W. • 2 secadores de cabelo de 1.500 W.

Considere como média diária de uso para cada equipamento: Chuveiros: 4 horas, eventos de 20 minutos de permanência por usuário durante o dia. Torneiras elétricas: 1 hora, eventos de 5 minutos por usuário. Lâmpadas: ligadas desde as 6 da manhã até as 22 horas: 16 horas diárias. Secador de cabelo: 1 hora.

O centro desportivo irá funcionar de segunda a sábado, ou seja, 24 dias por mês, no horário das 6h da manhã até as 22h da noite. Com base nos dados apresentados, qual será o consumo de energia elétrica mensal dos vestiários do centro desportivo?

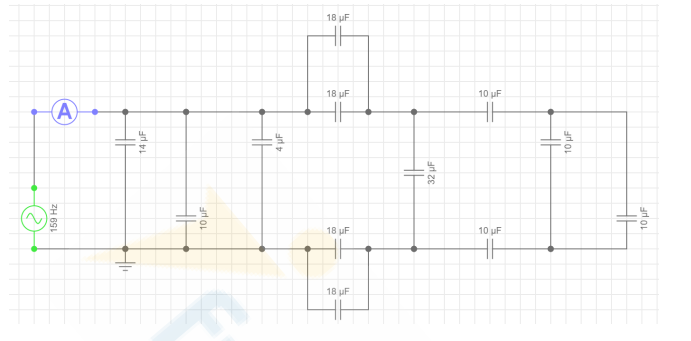

O circuito apresentado abaixo é alimentado por Corrente alternada e é totalmente capacitivo. Sabendo que ω = 1.000 rad/s e a tensão da fonte C.A. é de 50 V (Vpico), a corrente total circulante (valor de pico) é:

De acordo com a NR-35 – Trabalho em Altura, seção 35.5. Planejamento e Organização, subitem 35.5.5.1: A Análise de Risco (AR) deve, além dos riscos inerentes ao trabalho em altura, considerar o(a), EXCETO:

Considerando um motor CA com estator trifásico de quatro polos excitado com correntes equilibradas de 60 Hz, assinale a alternativa correta que corresponde à velocidade angular elétrica, à velocidade angular síncrona em rad/s e à velocidade em rpm.

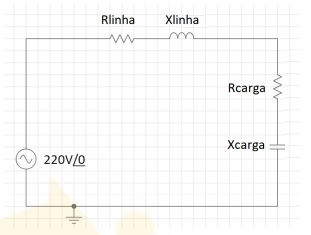

Analise a figura abaixo:

A figura acima apresenta uma carga ligada a uma fonte de tensão por meio de uma linha de transmissão, onde:

R_linha = 20√2 Ω ; X_linha= j 75√2 Ω

R_carga = 30√2 Ω ; Xcarga = −j 25√2 Ω

Diante do exposto, determine a corrente total circulante.
