Sabe-se que uma máquina CC de excitação independente, 25 kW e 125 V, opera com velocidade constante de 3.000 rpm e uma corrente de campo constante tal que a tensão de armadura em circuito aberto seja de 125 V. Considerando que a resistência de armadura é 0,05 Ohms e que a tensão de terminal é de 130 V, determine o modo de operação da máquina (Motor ou Gerador), e calcule a corrente de armadura (I_a), a potência de terminal (P_t) e a potência eletromagnética (P_a). Observação: Realize arredondamentos a partir da segunda casa decimal.

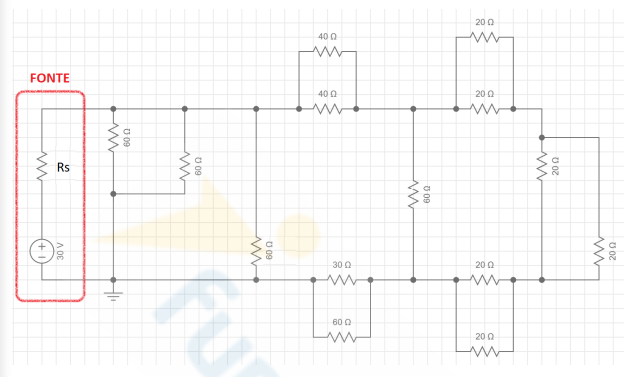

Considerando o circuito apresentado abaixo, determine o valor de impedância da fonte (Rs) para garantir a situação de máxima transferência de potência (MTP).

A Norma NR-6 – Equipamento de Proteção Individual (EPI), regulamenta o uso, características, categorias, dentre outras regras referente aos EPIs, os quais desempenham papel fundamental nas atividades de campo em engenharia, onde a responsabilidade sobre a disponibilidade de acesso ao EPI, bem como o uso, é de todos. Sobre a NR-6, em relação às orientações dessa norma, assinale a alternativa INCORRETA.

A ABNT NBR ISO 50.001: Sistemas de gestão da energia — Requisitos com orientações para uso, é um dos principais documentos consultados para definição dos procedimentos em Eficiência Energética. Na seção introdutória do documento, a ISO 50.001 já estabelece que o Sistema de Gestão de Energia (SGE) é baseado na estrutura de melhoria contínua Plan-Do-Check-Act. Com base no contexto de gestão da energia, relacione a Coluna 1 à Coluna 2, associando as seguintes etapas às suas respectivas descrições.


Coluna 1

1. Plan. 2. Do. 3. Check. 4. Act.

Coluna 2

( ) Monitorar, medir, analisar, avaliar, auditar e realizar análise(s) crítica(s) pela direção do desempenho energético e do SGE.
( ) Adotar ações para tratar não conformidades e melhorar continuamente o desempenho energético e o SGE.
( ) Compreender o contexto da organização, estabelecer uma política energética e uma equipe de gestão da energia, considerar as ações para enfrentar os riscos e oportunidades, conduzir uma revisão energética, identificar os usos significativos de energia (USE), os indicadores de desempenho energético (IDE), a(s) linha(s) de base energética(s) (LBE), objetivos e metas energéticas, e planos de ação necessários para obter resultados que levarão à melhoria do desempenho energético de acordo com a política energética da organização.
( ) Implementar os planos de ação, controles de operação e manutenção, e comunicação, assegurar competências e considerar o desempenho energético no projeto e aquisição.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Qual é o valor da Corrente de alimentação (I) em módulo de um motor monofásico de 16 cv com fator de potência FP = 0,80 e alimentado por uma tensão CA de 220 V?
Observações: Considere 1 cv = 735,5 W e realize arredondamentos a partir da segunda casa decimal.

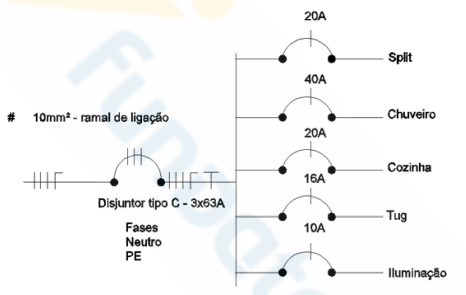

A figura a seguir exibe o diagrama unifilar do centro de distribuição elétrica de uma residência no interior do estado (220V).




Com base no diagrama, analise as assertivas a seguir:

I. A cozinha não possui tomadas de 600 W. II. A previsão de carga para as tomadas comuns na residência é de 16 A. III. O chuveiro possui previsão de 40 A de consumo de corrente. IV. Previsão de ar-condicionado com carga de 20 A. V. O disjuntor geral é de 189 A.

Quais estão corretas?

A obtenção do licenciamento ambiental é o primeiro passo para que qualquer empreendimento de grande porte em energia elétrica possa ser executado, em especial em sistemas de geração tradicional de energia como hidroelétricas e termoelétricas. É um processo administrativo conduzido pelos órgãos do Sistema Nacional do Meio Ambiente (SISNAMA) para licenciar a localização, instalação, ampliação e operação de empreendimentos e atividades que utilizam recursos naturais ou que sejam potencialmente poluidoras. Assinale a alternativa que descreve corretamente as fases necessárias para obtenção do licenciamento ambiental.

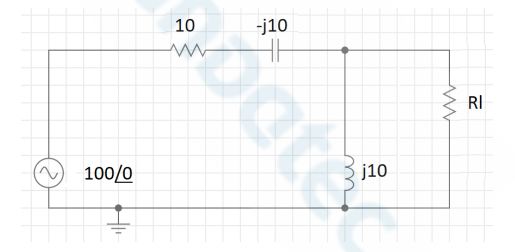

Com base na imagem abaixo, assinale a alternativa que indica o equivalente Thévenin visto pela carga Rl.

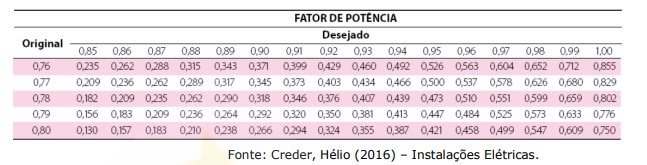

Sabendo que uma instalação de bombas de recalque apresenta um fator de potência (FP) de 78%, e que a divisão de obras do município foi notificada pela concessionária de energia elétrica a realizar uma correção de, no mínimo, 98%, com auxílio da tabela abaixo, determine qual é o valor da carga reativa que deverá ser instalada a fim de atender ao mínimo exigido pela concessionária, considerando que a potência ativa medida é de 150 kW. Observação: Efetue arredondamentos a partir da segunda casa decimal.

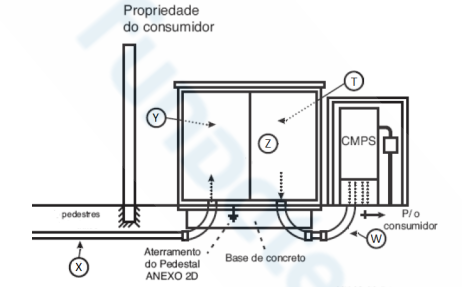

A imagem abaixo exibe o diagrama de uma subestação abaixadora, na qual pode-se identificar:
