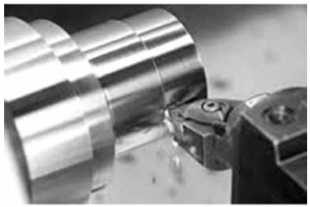

Em relação ao processo de fabricação indicado na figura a seguir, afirma-se que:

No esquema a seguir, identifique a opção que apresenta, respectivamente, a nomenclatura correta dos padrões ABNT (NBR 10068/87) para folhas de desenho indicadas por Ax, Ay e Az:

Leia o texto a seguir:

O VERDE DA MODA

Muita gente acha que clorofila faz bem à saúde. Os estudiosos dizem que é bobagem. Todo mundo aprende na escola que a clorofila, aquele pigmento que dá cor verde às plantas, está na base da fotossíntese – o processo pelo qual os vegetais, na presença de luz solar, absorvem o gás carbônico da atmosfera e liberam oxigênio. Fundamental na natureza, a clorofila desde há muito tem o papel de coadjuvante nos produtos de higiene pessoal. É adicionada a pastas de dentes e desodorantes, por causa da sensação de frescor que propicia. De uns tempos para cá, no entanto, os naturebas começaram a divulgar que a substância é capaz de operar verdadeiros milagres também nos corpinhos que não têm caule, folhas e frutos. Ela limparia a corrente sanguínea, fortaleceria o sistema imunológico, revitalizaria o cérebro, diminuiria a depressão, retardaria o envelhecimento, evitaria a ressaca e – pasme – até ajudaria no tratamento de doenças como o câncer e a Aids. Como há quem acredite em tudo (e também quem ganhe dinheiro com tudo), o consumo de clorofila não tardou a virar moda. Ela passou a ser vendida na forma de sucos, sorvetes e cremes e loções para o corpo. A última novidade vem do Havaí. Uma empresa daquele Estado americano lançou o primeiro desodorante em comprimido à base de clorofila. Uma pastilha pela manhã, outra à noite e tchan, tchan, tchan: em no máximo quatro dias, o usuário já sentiria uma mudança incrível. Qual seria ela? “Todos os odores do organismo desaparecem”, diz Eddie Onouye, um dos donos do laboratório que fabrica o tal desodorante. Essa história de clorofila está deixando verdes de raiva os estudiosos mais sérios. Eles afirmam que tudo não passa de mais uma bobagem destinada a enganar quem tem QI de pterodófita. “O consumo de clorofila não serve para nada”, esclarece a professora Ursula Lanfer Marquez, da Faculdade de Ciências Farmacêuticas da Universidade de São Paulo. O motivo é simples: as moléculas da substância não são absorvidas pelo organismo. Os defensores do modismo argumentam que, uma vez ingerida, a molécula de clorofila se quebra e libera magnésio, mineral importante para os ossos, dentes, músculos e para a transmissão de impulsos nervosos. “Nem sempre há essa liberação de magnésio e, quando há, as suas quantidades são tão pequenas que não têm nenhum efeito”, explica Ursula. Para ingerir magnésio, basta comer bem. O mineral é encontrado na maioria dos alimentos – laticínios, peixes, carne, frutos do mar, maçã, abacate, banana, feijão, rúcula, batata e agrião, entre outros.

(NEIVA, Paula Beatriz. Revista Veja, edição 1746, 10 abr. 2002, p. 73)

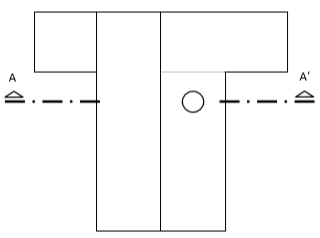

Assinale a alternativa que apresenta o número de peças de que é constituído o conjunto mecânico representado pelo desenho a seguir:

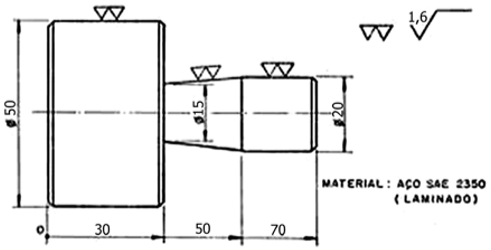

De acordo com o desenho de fabricação da peça a seguir, sua superfície deverá apresentar:
