Um enlace tem uma atenuação por espaço livre igual a 90 dB para uma distância determinada em um projeto de 100 m. Devido a um problema logístico, o engenheiro teve que aumentar essa distância para um valor igual ao dobro da distância original. Sabe-se que a perda por espaço livre em dB é descrita pela equação L = 32,5 + 20log(d) + 20log(f). Considerando que log(2) = 0,30, o valor aproximado da atenuação espaço livre para esse novo enlace é de:

Um sistema de radiodifusão opera em 500,00MHz. A faixa de frequência desse sinal e o comprimento de onda aproximado de sua portadora são, respectivamente:

A respeito da Lei Geral de Telecomunicações (Lei nº 9472/1997), é correto afirmar que:

Segundo o Decreto 52.795/1963, Artigo 4°, os serviços de radiodifusão são classificados quanto ao tipo de transmissão. Assinale a alternativa correta quanto aos tipos de transmissão.

Em um esquema genérico de modulação, temos, no modulador, o sinal modulante, a portadora e o sinal modulado. De acordo com as informações, assinale a alternativa correta.

Segundo a Lei Geral de Telecomunicações (Lei nº 9472/1997), sobre a organização dos serviços de telecomunicações é INCORRETO afirmar que:

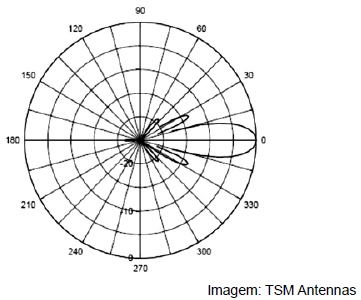

O diagrama de irradiação é muito utilizado para auxiliar na instalação e no estudo das antenas. Na figura, o ângulo formado entre os 2 pontos do lóbulo principal, onde a potência irradiada tem uma queda de 3 dB em relação ao centro do lóbulo principal (0º), é chamado de:

A ROE (Relação de Onda Estacionária) para uma antena de 75 Ω de impedância, ligada a um cabo coaxial de 50Ω, é de:

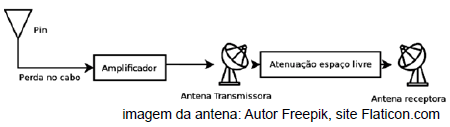

Um engenheiro deseja fazer um link entre dois equipamentos de transmissão wireless e montou um sistema, representado pela figura a seguir:

• Pin = – 5dBW

• Perda no cabo é de 1dB

• Amplificador tem ganho de 3db

• Ganho da antena transmissora é igual a 2dB

• Atenuação espaço livre é igual a 102dB

Após calcular a potência presente na antena receptora, o engenheiro consultou o manual do fabricante e descobriu que a taxa de transmissão varia com a intensidade da potência presente na antena receptora, conforme tabela a seguir:

Taxa de transmissão	Potência recebida
54 Mbps	-72 dBm
48 Mbps	-74 dBm
32 Mbps	-80 dBm
24 Mbps	-83 dBm
2 Mpbs	-92 dBm
1 Mpbs	-91 dBm

Considerando esses dados, assinale a alternativa que define a potência recebida e a taxa de transmissão máxima teórica desse sistema.

Um amplificador tem ganho de potência de 40 dB. Em sua entrada, é aplicado um sinal de áudio de 100 mW. A potência do sinal de saída vale:
