Prova Completa: Técnico em Refrigeração (UFRJ

931879 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas TermomecânicosRefrigeração e Climatização

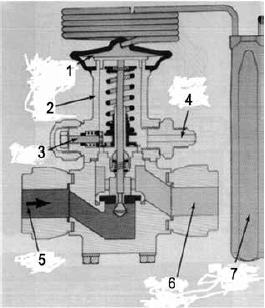

O desenho a seguir representa uma válvula de expansão termoestática. Marque a alternativa que aponta, respectivamente, os números correspondentes aos componentes ligados ao Sensor de temperatura na saída do evaporador, ao Sensor da pressão na saída do evaporador e à Regulagem do grau de superaquecimento na saída do evaporador.

Provas

Questão presente nas seguintes provas

928208 Ano: 2016
Disciplina: Matemática
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

GeometriaGeometria PlanaQuadriláteros

Uma tubulação retangular, para passagem de ar, mede 60 cm de largura por 30 cm de altura. Avalia- se que um entupimento vedou 4/9 de sua área. O escoamento do ar só pode, então, ocorrer através da área desimpedida da tubulação, que mede:

Provas

Questão presente nas seguintes provas

927924 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas TermomecânicosRefrigeração e Climatização

Dentre os óleos de lubrificação apresentados a seguir, destinados a sistemas de refrigeração por compressão mecânica, assinale a alternativa que corresponda àqueles compatíveis com o R134a.

I. Aquilbenzeno

II. Polialquilenoglicol

III. Mineral

IV. Poliolester

Provas

Questão presente nas seguintes provas

927789 Ano: 2016
Disciplina: Matemática
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

GeometriaGeometria PlanaPolígonosPolígonos Regulares

Os parafusos sextavados são comumente empregados para fixação de peças em geral, inclusive em máquinas de refrigeração. A cabeça de um parafuso sextavado tem a forma de um hexágono regular, isto é, de lados iguais. O perímetro e a área de um hexágono regular de lado L valem, respectivamente:

Provas

Questão presente nas seguintes provas

927730 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas TermomecânicosRefrigeração e Climatização

Assinale a afirmativa INCORRETA.

A

Num sistema operando com o R-134a com condensação a água, essa ocorrendo em um trocador casco e tubos, a água deve escoar no interior dos tubos.

B

Uma das desvantagens de um compressor scroll consiste na ausência de válvulas de admissão e descarga.

C

Em operação normal, a pressão de condensação é sempre superior à de evaporação.

D

Um compressor rotativo de palheta fixa não possui válvula de sucção.

E

A resistência elétrica imersa no óleo lubrificante acumulado no cárter de um compressor alternativo tem por finalidade liberar o refrigerante absorvido no óleo.

Provas

Questão presente nas seguintes provas

927728 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Manutenção MecânicaEletrotécnica

Uma resistência elétrica tubular, para degelo de um determinado sistema de refrigeração, trabalha sob a tensão de 440 V. Quando ligada, sabe-se que a corrente elétrica nominal que a atravessa é de 11 A. É correto afirmar que o valor da resistência elétrica é de:

Provas

Questão presente nas seguintes provas

927641 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas FluidomecânicosMáquinas de Fluxo e Instalações Hidráulicas

Dentre as alternativas a seguir, assinale a INCORRETA.

A

Um compressor de palhetas fixas apresenta menor vibração do que um compressor alternativo monocilindro.

B

O separador de óleo no compressor parafuso permite o reuso do óleo no compressor, após seu resfriamento.

C

O compressor parafuso axial com dois eixos não possui válvulas de sucção e de descarga.

D

Um compressor alternativo não é indicado para altas razões de compressão.

E

O compressor centrífugo pode apresentar instabilidades do tipo surge, em baixas vazões.

Provas

Questão presente nas seguintes provas

926567 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas FluidomecânicosMáquinas de Fluxo e Instalações Hidráulicas

Bombas hidráulicas de tipos variados podem ser empregadas para circulação de óleo em sistemas de lubrificação. Dentre as bombas hidráulicas apresentadas a seguir, assinale a alternativa que contém aquela que NÃO é classificada como rotativa.

Provas

Questão presente nas seguintes provas

889145 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas TermomecânicosRefrigeração e Climatização

Considerando a ocorrência de um curto circuito nas bobinas do motor de um compressor semi-hermético, assinale a alternativa que contém a sequência correta de operações indicadas para a substituição deste compressor.

A

Recolhimento do refrigerante e do óleo lubrificante; remoção do compressor danificado e instalação do novo compressor com evacuação do sistema até pelo menos 500 microns de Hg; quebra de vácuo com nitrogênio seco; nova evacuação até 250 mm de Hg, mantida, pelo menos, durante 12 horas; e carga do refrigerante com a massa estipulada pelo projeto do sistema.

B

Recolhimento do refrigerante e do óleo lubrificante; remoção do compressor danificado; limpeza do sistema com fluidos próprios; instalação de filtros antiácido e instalação do novo compressor; evacuação do sistema até, pelo menos, 500 microns de Hg; quebra de vácuo com o próprio refrigerante; nova evacuação até 250 mm de Hg mantida, pelo menos, durante 12 horas; e carga do refrigerante com a massa estipulada pelo projeto do sistema.

C

Recolhimento do refrigerante e do óleo lubrificante; remoção do compressor danificado; limpeza do sistema com fluidos próprios; instalação de filtros antiácido e instalação do novo compressor; evacuação do sistema até, pelo menos, 500 microns de Hg; quebra de vácuo com nitrogênio seco; nova evacuação até 250 mm de Hg mantida, pelo menos, durante 12 horas; e carga do refrigerante com a massa estipulada pelo projeto do sistema.

D

Recolhimento do refrigerante e do óleo lubrificante; remoção do compressor danificado; limpeza do sistema com fluidos próprios; instalação de filtros antiácido e instalação do novo compressor; evacuação do sistema até, pelo menos, 500 microns de Hg; quebra de vácuo com nitrogênio seco; nova evacuação até 250 mm de Hg mantida, pelo menos, durante 12 horas; e carga do refrigerante até a pressão do condensador atingir o valor nominal.

E

Descarte do refrigerante na atmosfera; remoção do compressor danificado; limpeza do sistema com fluidos próprios; instalação de filtros antiácido e instalação do novo compressor evacuação do sistema até, pelo menos, 500 microns de Hg; quebra de vácuo com nitrogênio seco; nova evacuação até 250 mm de Hg mantida, pelo menos, durante 12 horas; e carga do refrigerante até a pressão do evaporador atingir o valor nominal.

Provas

Questão presente nas seguintes provas

889082 Ano: 2016
Disciplina: Engenharia Mecânica
Banca: UFRJ
Orgão: UFRJ

Provas:

Técnico em Refrigeração
Provas ×

Sistemas TermomecânicosRefrigeração e Climatização

Sobre o grau de superaquecimento do refrigerante na entrada do compressor e o grau de subresfriamento na entrada do dispositivo de expansão, podemos afirmar que:

A

o aumento do grau de superaquecimento provoca uma diminuição da capacidade frigorífica da instalação e o alto grau de subresfriamento permite a operação do sistema em altas temperaturas do ar externo.

B

o aumento do grau de superaquecimento evita a entrada de líquido no compressor e o grau de subresfriamento confere estabilidade ao funcionamento do dispositivo de expansão.

C

quanto mais alto o grau de superaquecimento maior o rendimento volumétrico do compressor e quanto menor o grau de subresfriamento menor a queda de pressão no dispositivo de expansão.

D

quanto maior o grau de superaquecimento maior a entrada de líquido no compressor e quanto menor o grau de subresfriamento maior a temperatura de evaporação.

E

quanto maior o grau de superaquecimento maior a temperatura de evaporação e quanto menor o grau de subresfriamento maior a temperatura de condensação.
