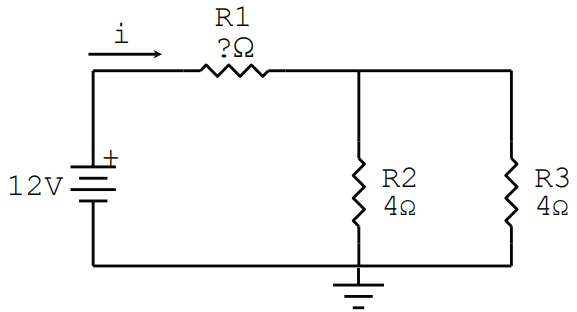

No circuito apresentado, o resistor R1 tem o seu código de cores danificado, de modo que não é possível verificar a cor da terceira faixa de seu código de cores. Sabe-se que as duas primeiras faixas são, na sequência, marrom e preto, e que a corrente “i”, indicada, vale 1 A. Assinale a alternativa que apresenta a cor da última faixa.

Na realização do reparo de um circuito eletrônico, um técnico em eletrônica depara-se com um capacitor defeituoso, de capacitância 120 nF e tensão máxima suportada de 20 V. Verificando o estoque disponível em laboratório, para substituição, o técnico dispõe somente de capacitores de 60 nF para tensão suportada de 10 V e 30 nF para tensão suportada de 20 V. Considerando o uso do menor número possível de capacitores, assinale a alternativa que apresenta o arranjo que pode ser utilizado para a substituição.

Com relação às grandezas utilizadas na solução de problemas de circuitos elétricos e suas respectivas unidades de medida, assinale a alternativa correta.

Os termistores são sensores de temperatura resistivos, em que a relação entre resistência elétrica e temperatura é conhecida. Podem ser do tipo NTC e PTC. Sobre este tipo de sensor, assinale a alternativa correta.

Considere um sinal analógico que contenha frequências na faixa de 100 Hz a 2 kHz. Supondo que seja necessário digitalizar este sinal para transmissão, com posterior conversão novamente para analógico, assinale a alternativa que apresenta a mínima frequência de amostragem, de modo que não haja perda de informações.

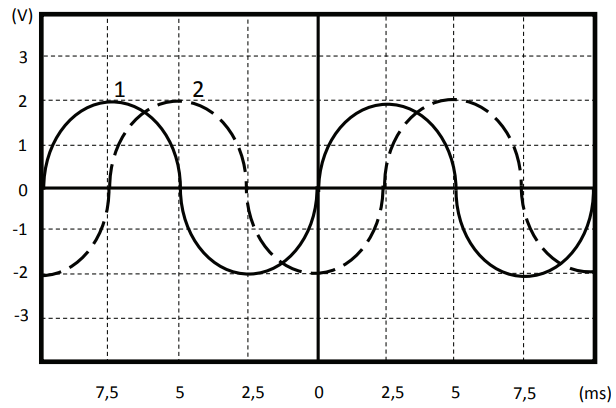

Os osciloscópios são instrumentos de medição relevantes no que se refere à medição de sinais elétricos e seus parâmetros. Podem medir frequência, período, amplitude e, inclusive, fase. Considere, na imagem, que a escala vertical está ajustada para 1 V / divisão e a escala horizontal está ajustada para 2,5 ms / divisão.

Neste contexto, pode-se afirmar que:

As normas regulamentadoras – NR – são parte fundamental no que se refere à Segurança, Saúde e Medicina do trabalho. Neste contexto, assinale a alternativa que apresenta, respectivamente, as normas que regem os aspectos dos Equipamentos de Proteção Individual (EPI) e da Segurança em instalações e serviços em eletricidade.

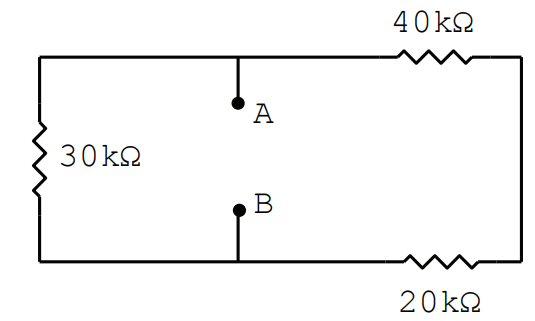

Observe o circuito abaixo. O Ohmímetro, instrumento dedicado à medição da resistência elétrica, é conectado entre os terminais A e B. Assinale a alternativa que apresenta o resultado de sua leitura.

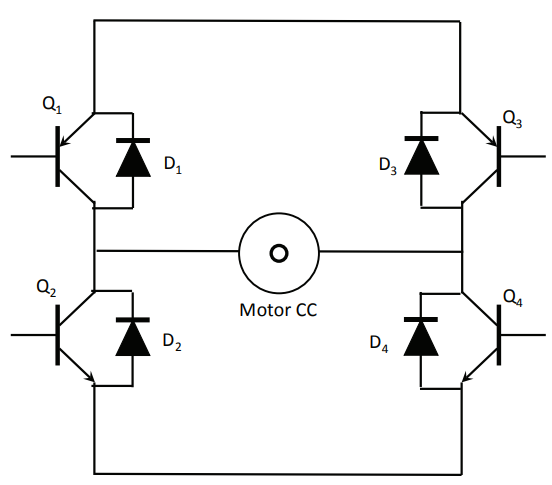

Observe o diagrama do circuito apresentado. Trata-se de um arranjo chamado de “ponte H”, utilizado para acionamento, por exemplo, de motores de corrente contínua.

Em relação à presença dos quatro diodos, assinale a alternativa correta.

Os instrumentos de medição de grandezas elétricas, como os amperímetros, voltímetros e ohmímetros, possuem particularidades muito específicas no seu uso, no que se refere ao seu posicionamento com relação aos componentes, o que significa, por exemplo, posicionar os instrumentos em série, paralelo ou com o circuito desenergizado. É fundamental, na realização de uma medição, que o instrumento não interfira no funcionamento do circuito.

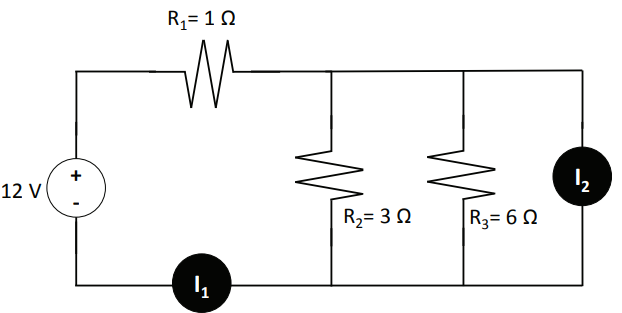

Neste contexto, observe o circuito esquematizado na figura. Assinale a alternativa que apresenta o tipo de instrumento representado por I₁ e I₂ (amperímetros, voltímetros ou ohmímetros) e sua respectiva leitura.
