O núcleo do transformador é formado por lâminas de ferro isoladas uma da outra, para

Quando um diodo está polarizado diretamente sua corrente é de 50 mA e, quando polarizado reversamente, a corrente cai para 20 mA.

A razão entre a corrente direta e a reversa é, aproximadamente:

Uma carga trifásica solicita 800 kW com um fator de potência em atraso de 0,76, quando ligada a uma rede de 380 V.

A potência reativa (em kvar), para um fator de potência total de 0,94 em atraso, é, aproximadamente:

Quando ensaiado, um transformador de 20 kVA, 2.200/220 V forneceu os valores abaixo:

O rendimento percentual aproximado desse transformador, à plena carga, com fator de potência igual a 0,88 em atraso é, aproximadamente:

Uma bobina é ligada em série com um motor monofásico para reduzir a tensão aplicada aos terminais do motor. A tensão aplicada ao conjunto é de 250 V e a tensão no motor é de módulo igual a 220 V e fase 63º.

Dados: cos63° = 0,45 e sen63° = 0,89 .

A d.d.p., em volts, entre os terminais dessa bobina é, aproximadamente:

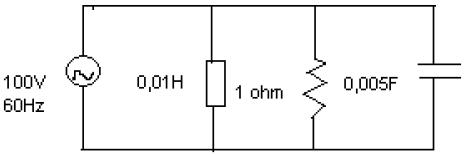

Considere o circuito elétrico abaixo.

Nesse circuito, o valor do módulo da corrente total é, aproximadamente:

Uma lâmpada com eficiência luminosa de 10 lm/W, 130 W de potência, produz um fluxo luminoso de, aproximadamente:

Um motor de indução de rotor de gaiola de 4 pólos, 60 Hz, é carregado ao ponto em que ocorre seu torque máximo, ponto em que ele atinge a velocidade de 1.400 RPM. A freqüência do rotor correspondente ao ponto de torque máximo é, aproximadamente:

Um motor C.C. desenvolve um conjugado de 300 N.m, sob dadas condições de fluxo e corrente de armadura. Quando a corrente de armadura cair 10% e o fluxo aumentar 6%, o conjugado será, aproximadamente:

Na placa de um motor de indução elétrico trifásico, lê-se:

Potência aparente: 3.600VA;
Fator de potência: 0,93 (atrasado);
Tensões Nominais: 220/380 V.

O valor da potência reativa, em kvar, desse motor, quando ele é submetido à carga nominal, é de aproximadamente:
