Um voltímetro apresenta um calibre de 250 V e uma escala graduada de 0 a 200 divisões, como mostrado abaixo. Conectando-se esse instrumento em um circuito elétrico, a leitura obtida é de 120 divisões.

O valor, em volts, da leitura desse instrumento é de:

A temperatura de cor que indicaria uma luz mais branca está indicada na opção:

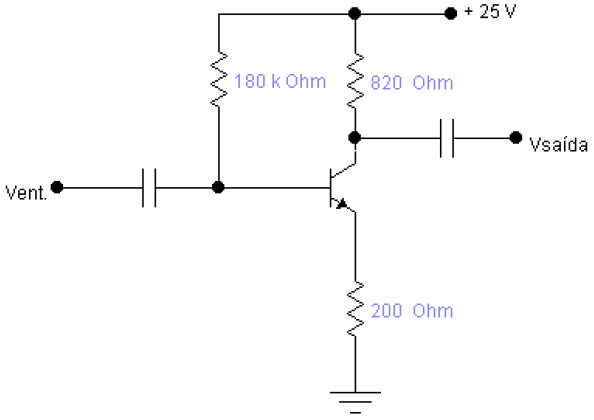

O transistor do circuito abaixo tem um hfe igual a 80.

Nesse caso, o valor da tensão entre o coletor e a terra é:

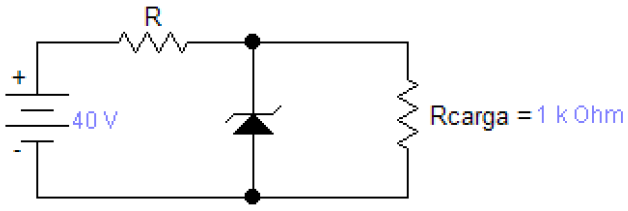

Considere o circuito elétrico abaixo.

Nesse circuito, se a tensão sobre o zener for de 10 volts e a resistência de carga for igual a 1 k\( Ω \), o valor crítico da resistência R será, aproximadamente:

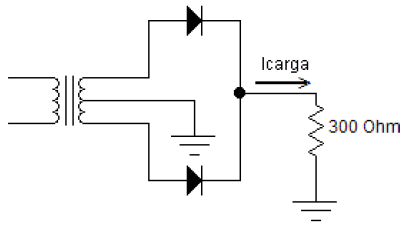

O secundário de um transformador apresenta uma tensão de 40 V, como mostrado na figura abaixo.

Os valores da corrente de carga C.C e da corrente média retificada que atravessam a resistência de 300 ohm são, respectivamente:

Indo acampar, durante as férias de verão, um estudante levou, em sua bagagem, uma lâmpada com as seguintes especificações: 220 V e 60 W. No camping escolhido, a rede elétrica é de 110 V.

Se o estudante utilizar sua lâmpada na voltagem do camping,

Um transformador tem 200 espiras no primário e 50 espiras no secundário. Se uma corrente alternada, de valor eficaz 2 A, for aplicada no primário, no secundário a corrente alternada de valor eficaz será igual a

O motor de indução difere do motor síncrono porque,

O óleo que enche os tanques dos transformadores de potência tem como principal função

O autotransformador, em comparação com o transformador convencional, apresenta
