A Figura ao lado mostra um circuito elétrico composto de uma bateria e 4 capacitores:

Considerando C₁ = 2 µF, C₂ = 1 µF, C₃ = 3µF e C₄ = 2 µF, a capacitância equivalente do circuito é

A Figura abaixo representa o ciclo de Carnot de uma determinada máquina:



Sobre este ciclo de Carnot, afirma-se que

I a transformação AB é isovolumétrica.
II a transformação BC é isotérmica.
III a transformação CD é isobárica.
IV a transformação DA é adiabática.

Está correta a alternativa:

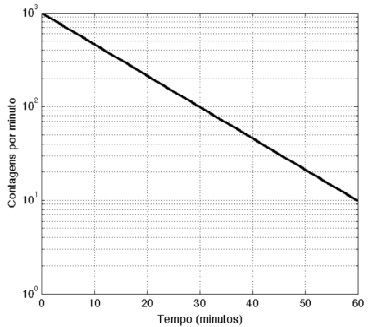

Um núcleo radioativo decai conforme a atividade mostrada na Figura ao lado: A meia vida deste núcleo é de aproximadamente

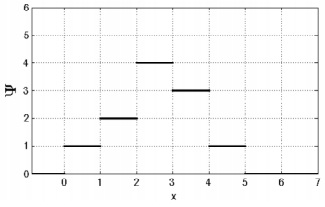

A função de onda de uma partícula limitada a mover-se em uma dimensão é mostrada no Gráfico ao lado ( Ψ = 0 para x = 0 e x = 5). A probabilidade da partícula ser encontrada entre x = 1 e x = 3 é

A equação , onde A, T e λ são constantes positivas, representa uma onda que possui

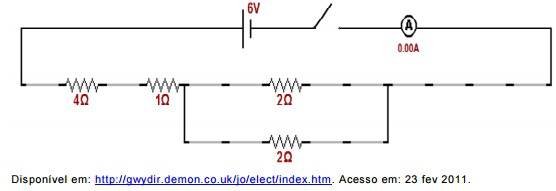

O circuito abaixo é composto de uma bateria de 6V e 4 resistências , como indicado:



Uma chave (switch) inicialmente aberta faz com que a corrente elétrica medida pelo amperímetro seja de 0 amperes. A corrente elétrica medida pelo amperímetro após a chave ser fechada é

A Figura abaixo mostra duas esferas sólidas, A e B, de massa M e 2M, respectivamente, penduradas em um teto por cordas de tamanho L:



A esfera A é deslocada para o lado esquerdo e para uma altura h₀ em relação à esfera B como mostrado na Figura, e é em seguida liberada. A esfera A então colide com a esfera B e as duas deslocam-se juntas para a direita e para cima até atingirem uma altura h igual a

O capacitor da Figura ao lado está inicialmente carregado. O tempo que se passa até que este possua metade de sua carga inicial após fechar a chave (switch) K₁ é

O circuito mostrado na figura abaixo possui cinco resistores idênticos. O resistor que dissipa maior potência é

Considere os campos elétricos abaixo (sendo A constante, e i, j e k vetores unitários apontando na direção x, y e z, respectivamente):

I. A(-xyi + yzk)
II. A(2xzi – xyk)
III. A(xyi + xyj)

Os campos elétricos existentes numa região finita do espaço que não contém carga elétrica são:
