Um decodificador em árvore possui 2^N linhas de bits. A quantidade de transistores necessários para essa configuração é igual a

Um anel de cinco inversores, com atraso na propagação de sinal por inversor igual a 1,0 ns, possui frequência de oscilação em MHz igual a

A simplificação da expressão y = (!$ \overline{E} !$ + C)(E + C) é igual a

Um transistor pnp possui corrente I_s = 10^-11 A e ß = 100. O valor aproximado em volt da tensão ^v_BE para uma corrente i_c = 1,5 A é

Um regulador paralelo utiliza um diodo zener cuja tensão é de 5,1 V, com uma corrente de 50 mA e uma resistência dinâmica de 7 Ω. O diodo recebe alimentação de uma tensão nominal de 15 V através de um resistor de 200 Ω. A tensão de saída, sem carga do regulador em volt, é

frequência e a velocidade angular aproximadas de um sinal senoidal de período igual a 100 ms são, respectivamente

O número 1110₍₂₎, na base 2, tem como equivalente, na base 10, o número

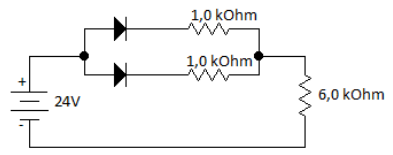

No circuito abaixo, os diodos são ideais, com V_diodo = 0,7 V. O valor da corrente que passará pelo diodo é, aproximadamente,

Uma fonte de sinais apresenta uma tensão em aberto de 25 mV e uma corrente de curto-circuito de 10 μA. O valor da resistência interna dessa fonte é igual a

A máxima razão entre resistores necessária para um conversor D/A de 12 bits, utilizando uma escada de peso binário, é igual a
