Para o projeto luminotécnico de um laboratório com dimensões 12 m x 16 m, serão adotados os seguintes parâmetros:

• iluminamento: 500 lux;

• fator de utilização: 0,56;

• fator de depreciação: 0,84;

• luminárias de alta eficiência com quatro lâmpadas fluorescentes de 32 W – 220 V cada e fluxo luminoso de 2.245 lúmens.

O fluxo luminoso total necessário para iluminar adequadamente esse laboratório e a quantidade mínima de luminárias serão, aproximadamente,

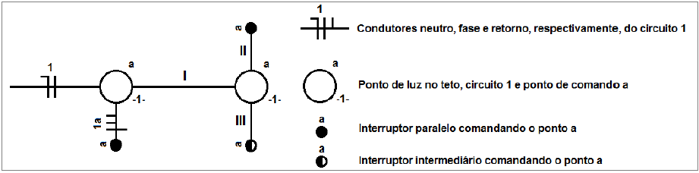

A figura a seguir apresenta o esquema unifilar de duas lâmpadas comandadas por três pontos diferentes.

Considerando os dados apresentados e a figura, é correto afirmar que os condutores dos trechos I, II e III são, respectivamente,

Considere as afirmativas a seguir, relacionadas a NR 10 - Segurança em Instalações e Serviços em Eletricidade:

De acordo com a NR 10, estão corretas as afirmativas

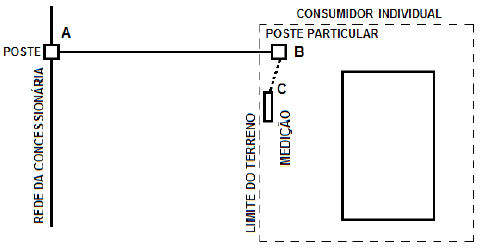

A figura a seguir representa o fornecimento de energia elétrica a um consumidor individual em tensão secundária de distribuição.

De acordo com a nomenclatura usual, é correto afirmar que, nessa figura,

A norma ABNT NBR 14039:2005 - Instalações elétricas de média tensão de 1,0 kV a 36,2 kV - cita a necessidade de ensaios especiais nos equipamentos que fazem parte integrante da sua aprovação para energização. Dentre esses ensaios especiais, o ensaio de cromatografia de gases e análises físico-químicas de óleos isolantes é aplicado a

O sinal produzido por um oscilador e que é enviado a um amplificador de áudio foi medido por um osciloscópio, conforme representado na figura a seguir.

De acordo com esses dados, os valores aproximados da amplitude pico a pico e a frequência do sinal valem, respectivamente,

Um motor de indução trifásico de \( 101 \sqrt{3} \) HP é conectado a uma rede elétrica cuja tensão de linha é de 380 V. Para essa tensão, o motor fornece a potência nominal, um rendimento de 83% e um fator de potência de 93%. Então, o valor da corrente do motor para essa condição de operação é de, aproximadamente,

Considere 1 HP = 746 W.

Um diodo é polarizado diretamente, obtendo uma corrente de 30 mA. Quando esse mesmo diodo é polarizado reversamente, a corrente cai para 600 nA. Portanto, é correto afirmar que a razão entre a corrente direta e a reversa desse diodo é de, aproximadamente,

A figura a seguir mostra um circuito que apresenta uma tensão sobre o zener de 30 V e uma resistência de carga igual a 6 kΩ.

De acordo com esses dados, o valor crítico da resistência R desse circuito é de

Em um determinado circuito, um capacitor de 100 \( \mu \)F é ligado em paralelo com um indutor, com uma tensão aplicada de 24 V. Considerando-se que a frequência de ressonância nesse circuito é de 1,0 kHz, a indutância aproximada do circuito é igual a
