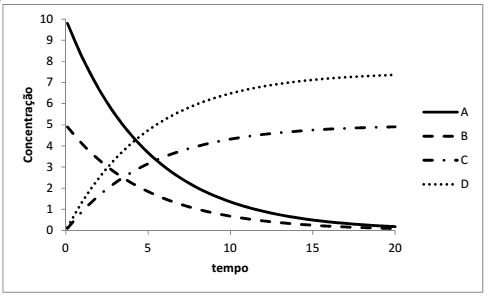

A figura a seguir mostra as curvas típicas de concentração-tempo para um esquema de reações.

De acordo com as informações da figura, a sequência correta é

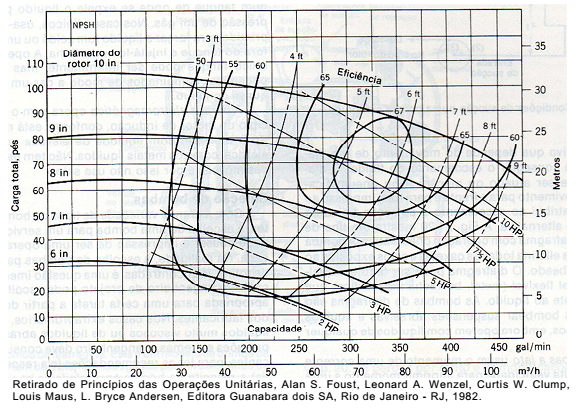

A figura abaixo representa as curvas características de uma família de bombas que operam a uma rotação de 1750 rpm.

Para uma bomba que opera a 1750 rpm, a ser usada para bombear um líquido a uma vazão de 275 gal/min sobre uma carga total de 75 ft. A Potência dissipada em HP, o diâmetro do rotor em "in" e a eficiência devem ser, respectivamente:

A figura ao lado representa um manômetro em forma de U, que utiliza o mercúrio como líquido, ρ_Hg = 13,6 g/cm³ .

Sendo a equação que relaciona a pressão, P, com a altura, z, para um fluido estático incompressível, submetido à aceleração da gravidade constante, g = 10 m/s² , dada por dP/dz = -ρg, e considerando o eixo "z" vertical e para cima, a Pressão manométrica no ponto A é de

A figura ao lado representa uma caixa d'água contendo um tubo em U, como sifão, com curvatura a 1 (um) metro da superfície da água, ponto 1, e com saída 3,2 metros abaixo da mesma superfície.

Considerando atrito desprezível, escoamento permanente e incompressível e que o reservatório é muito grande em relação ao tubo, g = 10m/s² ,

ρ_água = 1,0 g/cm³ , P_externa = 1 atm, a velocidade do jato livre, ponto 2, é de aproximadamente

De acordo com a 2ª Lei da termodinâmica, quando ocorrem mudanças em um sistema fechado,

Uma máquina térmica real produz trabalho, transferindo energia em forma de calor de uma fonte quente, a 150 °C, para uma temperatura de 30 °C. O rendimento máximo é de aproximadamente

O fluxo de calor que atravessa um isolante térmico, de espessura 0,25 cm, condutividade térmica do isolante 0,1 W/m. °C, com temperatura interna de 150 °C e externa de 30 °C é de:

O ar aquecido a 80 °C flui sobre uma placa lisa mantida a uma temperatura de 30 °C, considerando o coeficiente de transferência de calor por convecção forçada h = 50 W/m² . °C. A taxa de transferência de calor para a placa através de uma área A = 2,5 m² é de

Considerando uma mistura binária dos gases A e B, sendo a massa molar de B o dobro da de A, se a composição dos gases varia ao longo do eixo x,

A perda de carga de um escoamento de líquido incompressível em tubulações ocorre devido à

I. Pressão variar exclusivamente segundo a equação de Bernoulli.

II. Energia cinética ser convertida em térmica.

III. Passagem do líquido por mudanças súbitas de área.

IV. Variação de densidade do líquido.

São verdadeiras as afirmativas
