Considere as seguintes afirmativas relacionadas aos sistemas elétricos de potência.

I O tempo de duração da componente de corrente contínua da corrente de curto -circuito depende da relação X/R do circuito.

II Para transmitir a mesma potência a uma distância fixa, com perdas fixas, com mesma tensão máxima entre condutores e mesmo fator de potência, um sistema trifásico precisa de 66% do cobre utilizado por um sistema monofásico.

III Em uma subestação, define-se potência firme como aquela que pode ser suprida quando da saída de serviço do maior transformador existente.

IV Numa linha de transmissão, a resistência efetiva em corrente alternada será menor do que o valor em corrente contínua devido ao efeito pelicular.

Estão corretas as afirmativas

Em determinado mês, a conta de energia elétrica de um consumidor enquadrado na estrutura tarifária convencional apresentou um consumo mensal de 64823 kWh e uma demanda máxima de 246 kW. Nessa conta, os valores das tarifas foram R$ 0,48/kWh (consumo) e R$ 14,22/kW (demanda). O fator de carga mensal para esse consumidor e o preço médio pago pela energia consumida nesse mês serão, respectivamente,

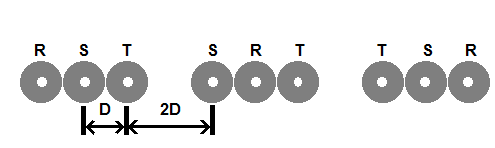

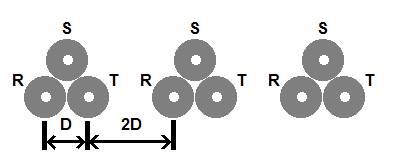

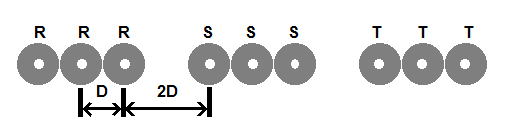

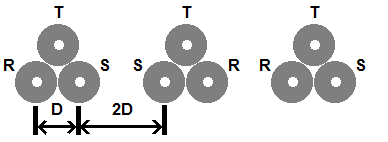

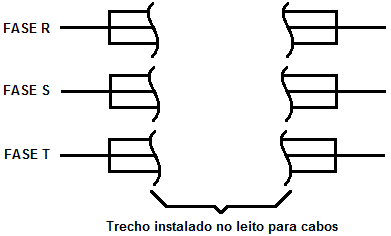

Um circuito trifásico sem neutro (R-S-T), constituído por três cabos unipolares por fase ligados em paralelo, conforme a figura ao lado, será instalado em uma escada (leito) para cabos. Os cabos são de mesmo material, mesma seção nominal, mesmo comprimento e mesma isolação. Para garantir o melhor equilíbrio de correntes entre os diversos cabos, deve-se adotar o arranjo

A equação abaixo é utilizada para calcular uma grandeza em um certo período de tempo, a partir das leituras obtidas através de um medidor de energia elétrica ativa (E_a) e de um medidor de energia elétrica reativa (E_r).

!$ \dfrac{1}{\sqrt{1+(\dfrac{E_r}{E_a})^2}} !$

Essa grandeza corresponde ao fator de

Medições realizadas nos condutores de fase de um circuito trifásico (R-S-T-N) apresentaram correntes máximas cujos valores encontram-se na Tabela a seguir

A corrente de projeto a considerar no dimensionamento da seção dos condutores desse circuito e a taxa de distorção da terceira harmônica (THD₃) serão, aproximadamente,

O Método da Esfera Rolante, também chamado Eletrogeométrico, utiliza um parâmetro para determinar o posicionamento dos captores na estrutura a ser protegida. Esse parâmetro, chamado raio da esfera rolante, representa a distância entre o ponto de partida do líder ascendente e a extremidade do líder descendente. A equação adotada pela norma ABNT NBR 5419:2015 para calcular essa distância (em metro) através do valor de pico do primeiro impulso de corrente I (em kA) é

Considere as seguintes afirmativas relacionadas à energia solar fotovoltaica.

I Para uma mesma potência instalada e em função das eficiências dos módulos, uma usina construída com módulos de silício amorfo ocupará uma superfície menor do que outra construída com módulos de silício monocristalino.

II As condições-padrão de ensaio para módulos fotovoltaicos são: irradiância solar de 1000 W/m² , temperatura do módulo de 25 ºC e distribuição espectral padrão para AM 1,5.

III De acordo com a REN nº 687/2015 da ANEEL, a unidade consumidora tem um prazo de 60 meses para utilizar o crédito em quantidade de energia ativa a que tem direito.

IV O valor da tensão de circuito aberto em uma célula fotovoltaica de silício aumenta com o aumento da temperatura.

Estão corretas as afirmativas

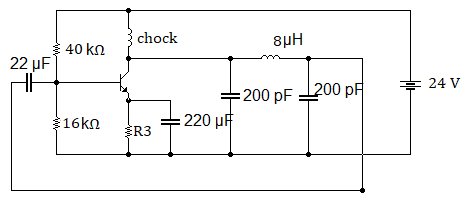

A figura abaixo representa um circuito oscilador conhecido pelo nome de Oscilador Colpitts. As capacitâncias do transistor e as parasitas são desprezadas. As condições de oscilação foram todas satisfeitas. A indutância do indutor do circuito π, r eferente à rede β, é de 2 µH, e os capacitores são de 200 pF.

(Considere: π = 3,14)

A frequência de operação do circuito oscilador será, aproximadamente, igual a

Os inversores de frequência, em uma primeira etapa, convertem tensão alternada senoidal de alimentação em tensão contínua e, em uma segunda etapa, convertem tensão contínua em tensão alternada senoidal com amplitude e frequência variáveis. Sobre o inversor de frequência, considere as afirmativas abaixo.

I Escalar, Vetorial Sensorless e Vetorial com Encoder são técnicas de controle empregadas nos inversores de frequência.

II Após o desligamento da rede elétrica de alimentação dos inversores de frequência, deve-se aguardar um tempo adequado para o manuseio dos mesmos, a fim de evitar risco de choque elétrico, uma vez que eles constituem dispositivos dotados de capacitor de filtro.

III Os inversores de frequência, por serem dispositivos dotados geralmente de um circuito retificador a diodos, comportam-se como carga não linear, gerando harmônicas e tornando necessário o uso de filtros.

Em relação ao exposto, estão corretas apenas

Considerando um canal que utiliza uma codificação A/D de 8 bits com uma largura de banda de 8 MHz, a taxa máxima de transferência desse canal, na ausência de ruídos é igual a
