Considere que, no resistor R₄, a corrente elétrica é igual a I. Então, os valores das correntes elétricas nos resistores R₁ e R₂ serão, respectivamente,

Nesse caso, a maior dissipação de potência será no resistor

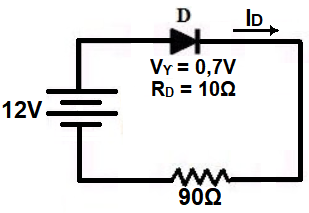

Observe a figura abaixo, que representa um circuito elétrico.

Para um diodo de silício com V_Ƴ = 0,7V e R_D = 10Ω, inserido nesse circuito, a corrente elétrica I_D, em miliampères, será

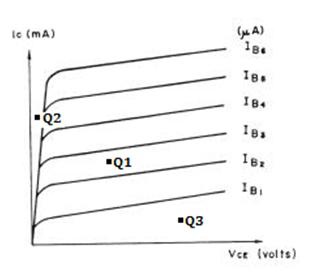

Observe o gráfico ao lado, que representa a curva característica de saída de um transistor na configuração emissor comum.

Os três pontos Q₁, Q₂ e Q₃ apontados na curva encontram-se, respectivamente, nas regiões

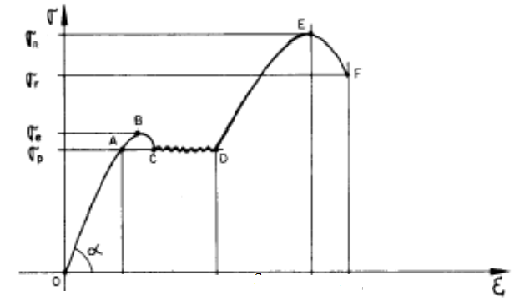

O gráfico tensão X deformação, obtido de uma máquina de ensaio de tração para um corpo de prova de aço, indica uma região em que a tensão é proporcional à deformação e outra região em que a tensão não é proporcional à deformação, conforme mostrado na figura ao lado. Considerando-se os distintos comportamentos do corpo de prova indicados nessa figura, verifica-se que a lei de Hooke é válida apenas no trecho

Os ensaios do tipo não destrutivos servem para garantir a qualidade dos materiais. Sobre essa espécie de ensaio, analise as afirmativas abaixo.

I Deixa marcas no material ensaiado.

II Auxilia a manutenção corretiva.

III Pode ser utilizado em produtos acabados.

IV Necessita de pessoa capacitada para sua interpretação.

Dentre as afirmativas, estão corretas

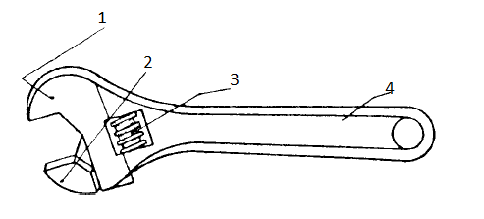

Observe a figura ao lado, que representa uma chave de regulagem. Na figura, os números 1, 2, 3 e 4 correspondem, respectivamente,

Os aditivos são utilizados nos lubrificantes para melhorar as suas propriedades. Considerando os diversos objetivos do uso de aditivos, analise os itens abaixo.

I Aumentar o desgaste das partes lubrificadas.

II Aprimorar uma característica já existente no óleo.

III Aumentar a oxidação e o índice de viscosidade.

IV Manter limpas as superfícies metálicas que estão sendo lubrificadas.

Dentre as afirmativas, estão corretas

Óleos e graxas são lubrificantes que têm a finalidade de m elhorar a fricção e diminuir o desgaste entre superfícies deslizantes. Em relação aos óleos lubrificantes, analise as afirmativas abaixo.

I O ponto de fulgor é um dado importante quando se lida com óleos que trabalham em baixas temperaturas.

II O índice de viscosidade mostra como varia a viscosidade de um óleo conforme as variações de temperatura.

III A viscosidade do óleo lubrificante é medida em função da resistência ao escoamento do óleo.

IV O ponto de gota é a temperatura na qual o óleo passa do estado sólido ao estado líquido.

Dentre as afirmativas, estão corretas apenas

Os elementos de máquinas podem ser de vedação, de união ou de transmissão. Em relação aos elementos de transmissão,
