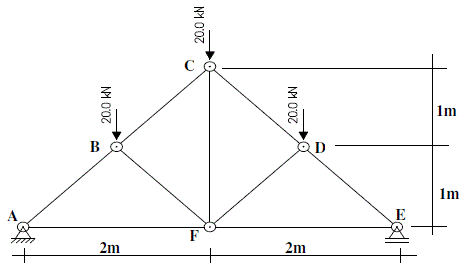

Analise a figura

Considerando os esforços de compressão como negativos (-) e os de tração como positivos (+), as barras que estão tracionadas na treliça isostática são somente:

Obs: Considerar cos 45° = 0,71

A barra prismática, em equilíbrio, de seção circular, apresentada na figura abaixo, está sujeita à tração simples. O valor em MPa, arredondado para inteiros, da tensão atuante na seção transversal ao seu eixo é: Obs: Considerar π= 3,14

No que diz respeito às fundações profundas, analise as proposições a seguir.

I. No caso dos tubulões sem revestimento, o dimensionamento estrutural é feito como o de uma peça de concreto simples ou armado, conforme o caso. Quanto ao coeficiente de minoração γ_c do concreto, este deve ser tomado igual a 1,8, tendo em vista as condições de concretagem do tubulão.

II. Tubulões sujeitos apenas a esforços de compressão não precisam de ferragem de ligação com o bloco de coroamento.

III. Os tubulões devem ser dimensionados de maneira a evitar alturas de base superiores a 2 m. Em casos excepcionais, devidamente justificados, admitem-se alturas maiores.

IV. Quando previstas cotas variáveis de assentamento entre tubulões próximos, a execução deve ser iniciada pelos tubulões mais rasos, passando-se, a seguir, para os mais profundos.

Das afirmativas acima está(ão) correta(s):

Para o alargamento da base de um tubulão recomenda-se 60º para o ângulo Φ, conforme figura abaixo, com o objetivo de:

I. facilitar a escavação manual.

II. recompensar desvios na escavação do fuste.

III. evitar o desmoronamento do solo.

IV. dispensar a armadura na base.

V. economizar concreto.

Das afirmativas acima está(ão) correta(s):

No caso de fundações próximas, porém situadas em cotas diferentes, a reta de maior declive que passa pelos seus bordos deve fazer, com a vertical, um ângulo α como mostrado na figura, com os seguintes valores:

I. solos pouco resistentes: α ≥ 60°;

II. solos resistentes: α = 45°;

III. solos moles: α = 25°;

IV. rochas: α = 30°.

Das afirmativas acima está(ão) correta(s)

Nos projetos de estrutura em concreto armado, o cobrimento nominal das armaduras (c_nom) é obtido a partir das classes de agressividade ambiental definidas pela NBR 6118/2003 (Projeto de estruturas de concreto armado – Procedimento) como: I – fraca; II –moderada; III – forte e IV – muito forte. Para o caso de uma viga, levando-se em conta uma tolerância de execução de 10mm, os respectivos cobrimentos nominais, em mm, para as para as classes I, II, III, e IV são, respectivamente,

Sendo “h” o teor de umidade de uma amostra de solo, assinale o peso seco em função desta umidade:

As condições de estabilidade de um muro de arrimo são:

I. segurança contra tombamento.

II. não colocar sobrecarga no muro.

III. segurança contra deslizamento (ou escorregamento).

IV. segurança contra ruptura e deformação excessiva do terreno de fundação.

V. segurança contra ruptura do conjunto muro-solo.

Das afirmativas acima está(ão) correta(s):

Sobre as propriedades apresentadas pelos aços em geral, observe as definições:

I. resiliência: é a capacidade de absorver energia mecânica em regime elástico.

II. tenacidade: é a capacidade de absorver energia mecânica com deformações elásticas e plásticas.

III. fragilidade: característica dos aços de baixa resistência.

IV. dureza: é a resistência ao risco ou abrasão medida pelos diversos processos, como Brinnel, Rockwell e Shore.

Considerando V (Verdadeiro) ou F (Falso), assinale a alternativa que corresponde à seqüência correta.

Sobre o efeito do aumento da relação água/cimento no material concreto, composto de cimento Portland, areia natural e pedra britada, analise as proposições a seguir:

I. redução dos vazios capilares na pasta de cimento que reduzem a sua resistência à compressão.

II. redução da permeabilidade e aumento da durabilidade da estrutura de concreto armado.

III. aumento da resistência à compressão nas primeiras idades, de 3 a 7 dias, após a moldagem.

IV. melhora da aparência do concreto.

V. aumento dos vazios capilares na pasta de cimento que reduzem a sua resistência à compressão.

Das afirmativas acima está(ão) correta(s):
