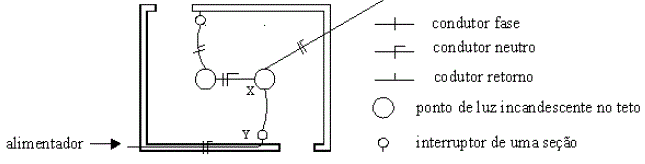

O esquema a seguir representa trechos constituídos de um circuito de iluminação e tomadas, onde temos duas lâmpadas comandadas por interruptores independentes de uma seção cada. Os símbolos e convenções estão indicados na própria figura.

Nas opções abaixo, a representação da distribuição dos condutores no trecho X Y é

O projeto de estruturas de madeira deve ser feito admitindo-se uma das classes de umidade especificadas pela NBR 7190/1997 (Projeto das estruturas de madeira), de modo a ajustar as propriedades de resistência e de rigidez da madeira às condições ambientais onde permanecerão as estruturas. A classe 1 de umidade, que se constitui na condição-padrão de referência, é definida pelo teor de umidade de equilíbrio da madeira e corresponde ao valor de

Na análise estrutural da instabilidade e efeitos de segunda ordem e das definições e classificação das estruturas de concreto armado, são considerados elementos isolados:

I. os elementos estruturais isostáticos.

II. os elementos contraventados.

III. os elementos das estruturas de contraventamento de nós móveis.

IV. os elementos das subestruturas de contraventamento de nós fixos, desde que, aos esforços nas extremidades, obtidos numa análise de primeira ordem, sejam acrescentados os determinados por análise global de segunda ordem.

Das afirmativas acima está(ão) correta(s):

Sobre o índice de resistência à penetração, que é obtido na execução da sondagem de simples reconhecimento do solo, cuja abreviatura é SPT, pode-se afirmar que:

Sobre o aço da armadura passiva nas estruturas de concreto armado, analise as seguintes proposições:

I. pode-se adotar para massa específica do aço de armadura passiva o valor de 8850 kg/m3.

II. o valor 10^-5/º C pode ser considerado para o coeficiente de dilatação térmica do aço, para intervalos de temperatura entre -20º C e 250º C.

III. na falta de ensaios ou valores fornecidos pelo fabricante, o módulo de elasticidade do aço pode ser admitido igual a 210 GPa.

Das afirmativas acima está(ão) correta(s):

Segundo a NBR 6118/2003 (Projeto de estruturas de concreto armado – Procedimento), os valores característicos de resistência f_k são os que, num lote de material, têm uma determinada probabilidade de serem ultrapassados, no sentido desfavorável para a segurança. Usualmente, é de interesse a resistência característica inferior f_k,inf. Para efeitos dessa norma, f_k,inf é admitido como sendo

Quanto à estaticidade, uma treliça pode ser estática, isostática ou hiperestática. Considerando r = número de reações e b = número de barras, e as equações de equilíbrio em número igual a 2n, onde n o número total de nós, incluindo os nós de apoio da estrutura, analise as proposições a seguir, para o caso geral:

I. r+b < 2n é condição necessária e suficiente para que uma treliça seja estática.

II. r+b = 2n é condição necessária, mas não suficiente, para que uma treliça seja isostática ou hiperestática.

III. r+b > 2n é condição necessária, mas não suficiente, para que uma treliça seja isostática ou hiperestática.

IV. r-b < 2n é condição necessária, mas não suficiente, para que uma treliça seja isostática ou hiperestática.

Das afirmativas acima está(ão) correta(s):

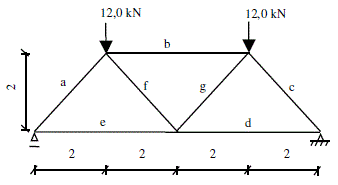

Considerando a treliça isostática da figura abaixo com o correspondente carregamento, avalie as proposições a seguir.

I. As barras “a” e “c” estão tracionadas.

II. As barras “a”, “f” estão comprimidas, e a barra “b” está tracionada.

III. As barras “a”, “b” e “c” estão comprimidas.

IV. As barras “f”e “c” apresentam tensões nulas.

V. As reações horizontais são nulas, e a barra “d” está comprimida.

Das afirmativas acima está(ão) correta(s):

Sobre a viga bi-apoiada da figura abaixo, onde L é o vão da viga, pode-se afirmar que:

I. as reações em A e B são, respectivamente, 5/2 P e 3/2 P.

II. as reações em A e B são, respectivamente, 2/3 P e 5/2 P.

III. o momento máximo é 5/6 PL.

IV. o maior valor cortante é 2/3 P.

Das afirmativas acima está(ão) correta(s):

Seja V1 uma viga de seção transversal retangular de base b e altura h. Então, a altura e a área da seção retangular de outra viga cuja base é h com o mesmo momento de inércia da viga V1 são, respectivamente,
