A sinalização de segurança de um canteiro de obras deve informar

A existência de fissuras pode indicar problemas patológicos na estrutura da edificação, devendo ser caracterizadas quanto ao tipo e localização. A análise das características e aspecto das fissuras permitem relacioná-las com as prováveis causas geradoras. Com base nessas informações, analise as afirmativas a seguir.

I. As fissuras por compressão podem ser provocadas por concreto de resistência inadequada.

II. As fissuras por flexão são perpendiculares ao eixo da estrutura e situam-se na região tracionada do elemento estrutural.

III. As fissuras por retração são, geralmente, perpendiculares aos eixos dos elementos estruturais.

IV. As fissuras de cisalhamento têm uma inclinação compreendida entre 45º e 75º, dirigindo-se ao meio do vão, seccionando a viga em sua face lateral e na inferior.

V. As fissuras por tração são paralelas à direção do esforço atuante e abrangem toda a seção transversal da peça.

Considerando V (Verdadeiro) ou F (Falso), assinale a alternativa que corresponde à sequência correta.

No que diz respeito às classes de resistência da madeira definidas pela NBR 7190/1997 (Projeto das estruturas de madeira}, objetivando o emprego de madeiras com propriedades padronizadas, analise as afirmativas a seguir.

I. As classes de resistência das madeiras têm por objetivo o emprego de madeiras com propriedades padronizadas.

II. São definidos dois grupos básicos: o das Coníferas e o das Dicotiledôneas.

III. Um elemento estrutural especificado como Dicotiledônea da classe C60 tem como resistência característica à compressão paralela às fibras (f_cOk) o valor de 600MPa.

Considerando V (Verdadeiro) ou F (Falso), assinale a alternativa que corresponde à sequência correta.

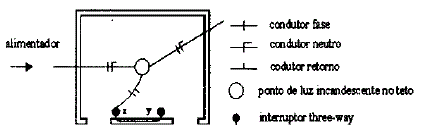

O esquema a seguir representa trechos constituídos de um circuito de iluminação e tomadas, onde temos uma lâmpada comandada por dois interruptores three=way (ou paralelo). Os símbolos e convenções estão indicados na própria figura.

Assinale a opção que corresponde à representação da distribuição dos condutores no trecho X Y.

Considerando uma instalação elétrica predial, a tensão de fase corresponde àquela

No que diz respeito à ancoragem de armaduras passivas por aderência, analise as afirmativas abaixo.

I. Todas as barras das armaduras devem ser ancoradas de forma que os esforços a que estejam submetidas sejam integralmente transmitidos ao concreto, seja por meio de aderência, seja por meio de dispositivos mecânicos, ou pela combinação de ambos.

II. A ancoragem por aderência dá-se quando os esforços são ancorados por meio de um comprimento reto ou com grande raio de curvatura, seguido ou não de gancho.

III. As barras comprimidas devem ser ancoradas com gancho.

IV. As barras tracionadas podem ser ancoradas sem gancho, desde que tenham alternância entre compressão e tração

Considerando V (Verdadeiro) ou F (Falso), assinale a alternativa que corresponde à sequência correta.

De acordo com a NBR 6118/2003, os pilares de uma estruturá com classe de agressividade ambiental III e tolerância de execução igual a 10mm deverão ter como cobrimento

Analise a figura abaixo.

Sabendo-se que a tensão de ruptura do material da viga em balanço conforme a figura acima, é de 5 kN/cm², e que sua largura é de 20cm, a altura que essa viga deverá ter, considerando um coeficiente de segurança igual a 2 , é de
