Um motor trifásico de 220 V exige da rede elétrica 5A por fase com fator de potência 0,90 indutivo. Se este equipamento permanecer ligado durante 2 horas por dia, qual a energia total consumida?

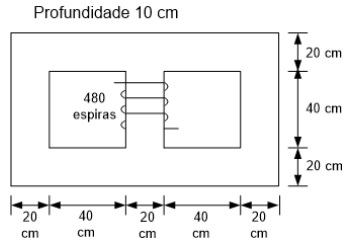

A figura a seguir ilustra um núcleo ferromagnético. Uma corrente é aplicada à bobina da figura, produzindo uma densidade de fluxo de 0,6T na coluna do núcleo à sua esquerda. A relutância total vista pelo fluxo produzido pela corrente na bobina é 0,2* 10⁶/πA-espira/Wb. O valor da corrente na bobina é

Considerando um transformador trifásico ligado conforme figura a seguir, cuja relação de espiras é de 5:1, e a tensão de linha do primário é de 1000 V., qual o valor aproximado da tensão de fase do secundário?

Para a fonte eólica, assinale a alternativa que apresenta o total de energia disponível numa área de 1 m² com vento à velocidade de 5 m/s durante 100 horas. Adote a densidade do ar igual a 1,2 kg/m³ .

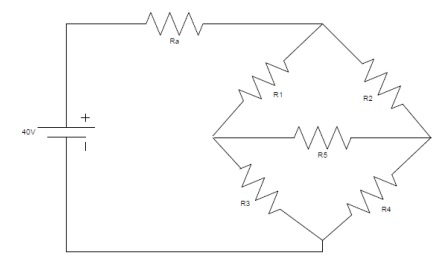

Dado o circuito a seguir, considere Ra=2; R₁=2; R₂=3; R₃=2; R₄=2; R₅=2. O módulo da corrente em R5 é de:

Relacione, no quadro a seguir, o tipo de evento de qualidade de energia à sua causa. Em seguida, assinale a alternativa correta.

Evento

a. Afundamentos de tensão

b. Harmônicos

c. Variação de frequência

d. Desequilíbrio de tensão

e. Transitórios

f. Flutuações de tensão

Causa

(1) Perda de geração

(2) Impedâncias desiguais nas fases do sistema

(3) Cargas não lineares

(4) Surtos atmosféricos

(5) Chaveamento de grandes blocos de carga

(6) Acionamento de motores de corrente alternada

Um banco de transformadores trifásico de 10MVA(valor do banco), conexão Δ-Δ, alimenta uma carga trifásica equilibrada de impedância 1,92Ω (em Δ). Se uma das unidades, iguais entre si, do banco for removida, a corrente de linha máxima que o banco resultante pode fornecer à impedância sem sobrecarga é

Assinale a alternativa que apresenta consequências da conexão de cargas não-lineares ao sistema elétrico.

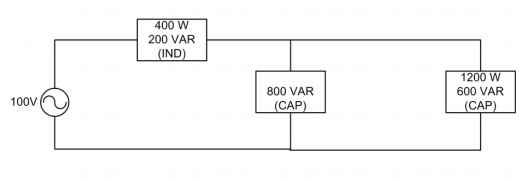

Para o circuito mostrado a seguir, a corrente fornecida pela fonte é de

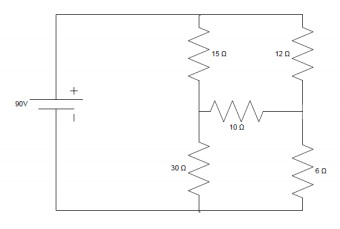

Qual o valor da Tensão equivalente de Thèvenin no resistor de 10 Ω?
