“Regular a geração, transmissão, distribuição e comercialização de energia elétrica” é uma das atribuições do seguinte agente institucional do Setor Elétrico Brasileiro:

Uma indústria tem 2 motores de 100cv conectados a um centro de comando de motores (CCM) e 5 motores de 30cv conectados a outro CCM. Sabendo que a demanda diária máxima é de 220kW, o fator de demanda desta indústria é

Segundo dados divulgados pela Câmara de Comercialização de Energia Elétrica (CCEE) em novembro de 2018, o mercado livre representa quase um terço do consumo de energia elétrica no Brasil. De acordo com as normas e regulamentos do setor elétrico brasileiro, uma empresa que foi conectada ao sistema em janeiro de 2000, pode se tornar um consumidor livre, se atender aos seguintes requisitos mínimos:

Um alimentador deve abastecer os seguintes motores trifásicos: elevador social (10 cv/20 A), bomba d’água (7,5 cv/ 15 A) e exaustor (1 cv/ 5 A). Todos os motores são de indução, com rotor em gaiola, partida direta, tensão 220V, frequência 60 Hz, sendo o do elevador social com fator de serviço de 1,25 e os demais com fator de serviço 1,0. Qual a capacidade do alimentador em Ampères?

Qual é o recurso utilizado em máquinas de corrente contínua para se atenuar o problema de choque indutivo?

Um motor de indução trifásico de 4 pólos, 60 Hz, opera com velocidade de 1692 RPM. Nestas condições, a frequência elétrica da corrente no rotor do motor é igual a

Um consumidor possui em sua instalação elétrica de 380V, 60 Hz, um motor de 50 kW cujo fator de potência medido é de 0,85 (indutivo), instalado junto a um circuito de iluminação de 10 kW e de um forno cuja impedância é de 2 + j 3 Ω com uma corrente de 100 A. Para corrigir o fator de potência para 0,92, deve-se considerar a instalação de um banco de capacitores da seguinte dimensão:

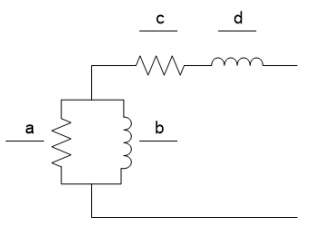

Considere os seguintes valores:

No circuito abaixo, a tensão V_ba é

As resistências de dissipação de um transformador de 2400V/240V são 0,6Ω (lado de alta tensão - AT) e 0,006Ω (baixa tensão-BT). As reatâncias de dispersão são 7Ω (AT) e 0,07Ω (BT). O ramo de excitação referido a BT tem resistência 1Ω e reatância 0,3Ω. Assinale a alternativa correta para o circuito referido a AT.

Um projeto de eficiência energética foi elaborado para ter os seguintes fluxos de caixa descontados: Ano 1: R$ 15.000, Ano 2: R$ 12.000, Ano 3: R$ 10.000. O custo inicial corresponde a R$ 32.000. As regras da empresa determinam que projetos com um período de retorno do investimento descontado inferior ou igual a 2,5 anos se qualificam para o investimento de capital. Este projeto se qualifica?
