Nos sistemas prediais de eletricidade, há a necessidade de se proteger os circuitos dos efeitos de sobrecorrente e também há a necessidade de se proteger os usuários contra o choque elétrico. Assinale qual alternativa apresenta os dispositivos que proporcionam, respectivamente, proteção ao circuito e ao usuário.

O aquecimento solar é uma solução sempre viável para ser utilizada em locais necessários no Campus como, por exemplo, para aquecimento de piscina. As perguntas se referem a esse sistema. Assinale a afirmação incorreta.

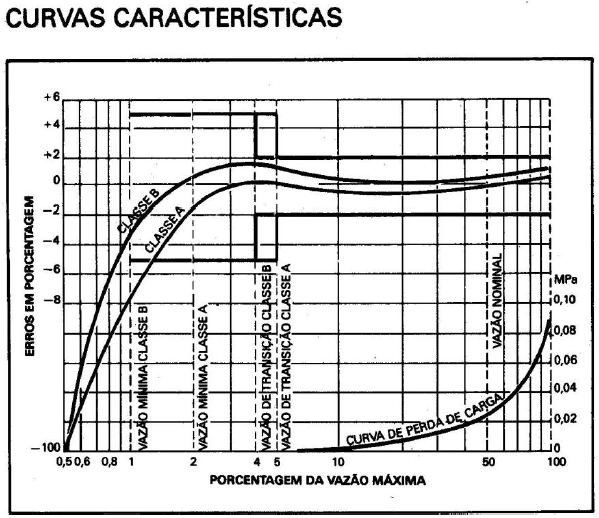

Um edifício de 4 pavimentos será construído no Campus Lagoa do Sino da UFSCar para abrigar vários laboratórios. Dentro dos conceitos atuais, cada laboratório terá sua medição individualizada. Em um determinado laboratório, a vazão de projeto no local da medição é de 0,70 L/s. Estão disponíveis para compra hidrômetros de vazão máxima 3 e 5 m³/h com curvas características conforme desenho.

Assinale a afirmação correta:

A ABNT NBR 8800:2008 classifica as estruturas de aço quanto à sensibilidade a deslocamentos laterais e, em razão dessa classificação, adota diferentes procedimentos para consideração dos efeitos de segunda ordem e das imperfeições iniciais na análise estrutural. Essa classificação é feita em função da relação entre o deslocamento lateral de cada andar referente à sua base, obtida em análise de segunda ordem e aquela obtida em análise de primeira ordem para as combinações últimas de ações aplicáveis. Com base nessas informações e nas demais recomendações estabelecidas na referida norma, é correto afirmar o seguinte, exceto que:

De acordo com a ABNT NBR 7190:1997, para projeto estrutural, a caracterização mínima de espécies de madeira pouco conhecidas deve ser realizada por meio da determinação dos seguintes valores, exceto:

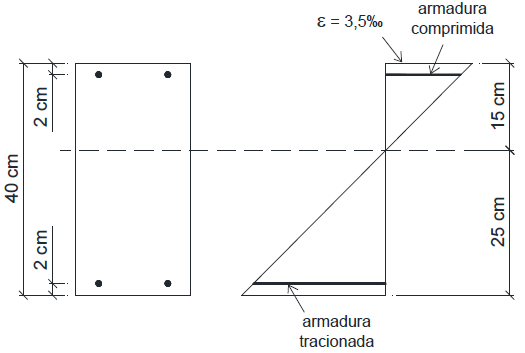

No cálculo das estruturas de concreto armado no estado limite último (ELU), considera-se que as seções permanecem planas, que há aderência perfeita entre o concreto e o aço e que a deformação máxima no concreto, na compressão, é 3,5‰. Considerando uma seção com armadura dupla, esquematizada abaixo, pede-se as deformações (em módulo) da armadura comprimida e da tracionada.

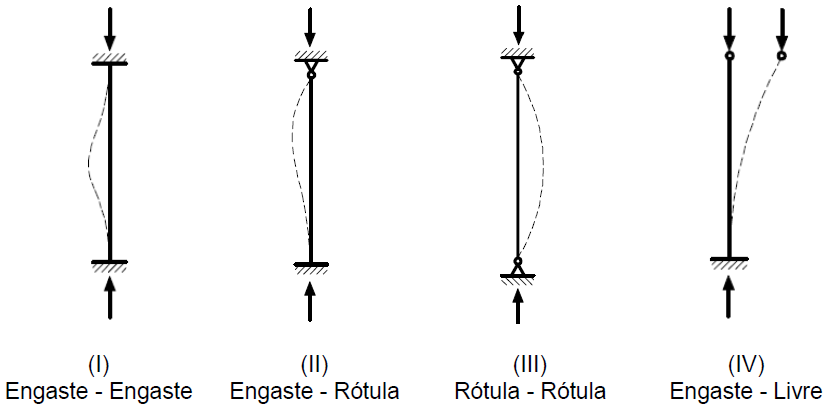

Para as barras submetidas à compressão centrada apresentadas a seguir, com condições de vinculação indicadas, os valores dos coeficientes de flambagem por flexão teóricos (K), para as situações I, II, III e IV são, respectivamente:

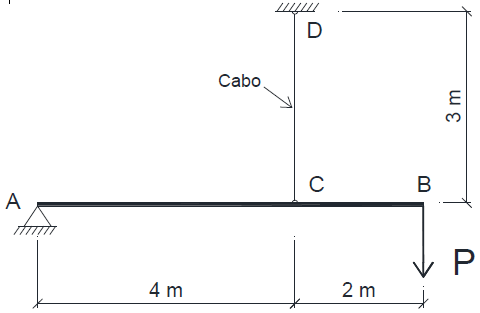

Sabendo que a barra rígida AB é sustentada por um apoio do segundo gênero (articulação) em A e pelo cabo CD, determine o máximo valor de "P" que pode ser aplicado no ponto B. O cabo tem módulo de elasticidade de 200000 MPa e área de 5 cm². O alongamento do cabo CD não deve exceder 10 mm. Desprezar o peso da barra AB.

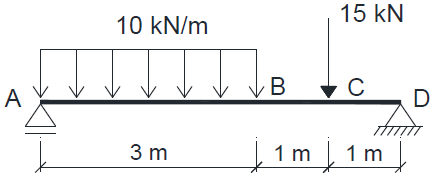

A viga biapoiada AD tem um vão de 5 metros. No trecho AB atua um carregamento uniformemente distribuído de 10 kN/m e no ponto C atua um carregamento concentrado de 15 kN. O momento máximo e o cortante máximo são, respectivamente:

Segundo a NBR 12.218/1994, a pressão dinâmica mínima em uma rede de distribuição de água deve ser:
