Dois materiais distintos (1 e 2) apresentam as curvas de tensão limite de fadiga em função do número de ciclos conforme ilustrado na figura a seguir. Com base nessa figura, considere as afirmativas:

I. Para uma tensão atuante entre 20 MPa e 80 MPa, o material 2 suporta mais ciclos de operação que o material 1;

II. Acima de 105 ciclos de operação, ambos os materiais têm vida infinita;

III. Para uma tensão atuante de 60 MPa, o material 1 suporta mais ciclos de operação que o material 2.

É correto o que se afirma em:

Sobre materiais metálicos aplicados em engenharia, considere as afirmativas a seguir:

I. Aços inoxidáveis são um tipo de aço liga que contem, dentre outros elementos, o cromo em sua composição química e que apresenta uma resistência à corrosão maior que aços comuns;

II. Ligas de alumínio são amplamente empregadas em estruturas aeronáuticas por apresentarem, em geral, uma relação entre peso específico e resistência mecânica melhor do que em ligas de aço;

III. Os ferros fundidos são materiais metálicos compostos exclusivamente por um arranjo cristalino com átomos de ferro e sua maior desvantagem é o fato de serem frágeis sob o carregamento de tração.

É correto o que se afirma em:

No que diz respeito à fadiga de componentes mecânicos, considere as afirmativas a seguir:

I. No projeto contra fadiga de componentes mecânicos é aconselhável evitar a presença de concentradores de tensão;

II. Os principais estágios na falha por fadiga são início da trinca, propagação da trinca e ruptura repentina;

III. Um acabamento superficial mais grosseiro aumenta a resistência à fadiga e, consequentemente, a vida útil do componente.

É correto o que se afirma em:

Considere as afirmativas a seguir referentes a sistemas de ventilação e exaustão:

I. Um dos principais objetivos dos sistemas de exaustão é a captação de poluentes na fonte de forma a evitar que ocorra sua dispersão no ambiente;

II. No projeto de sistemas de exaustão, é aconselhável a utilização de tubos de secção retangular por apresentarem cantos vivos que diminuem a perda de carga;

III. No projeto de sistemas de ventilação forçada em ambientes de trabalho, é importante prever a redução da concentração de substâncias nocivas.

É correto o que se afirma em:

Sobre bombas centrífugas, considere as afirmativas a seguir:

I. Em bombas radiais, toda a energia recebida pelo fluido é obtida por meio de forças centrífugas aplicadas no líquido devido à rotação;

II. Em bombas helicoidais, parte da energia fornecida ao fluido ocorre devido à força centrífuga e parte devido à força de arrasto;

III. Em bombas axiais, a energia transmitida ao fluido ocorre exclusivamente devido às forças de arrasto.

É correto o que se afirma em:

Um corpo de prova de aço, com seção transversal retangular de 50 mm x 100 mm, é submetido ao ensaio de tração com uma força de 10 kN. Assumindo o regime linear elástico, o valor da deformação longitudinal (ao longo da linha de ação da força) é de:

Obs.: Considere o módulo da elasticidade do aço igual a 200 GPa.

Para realizar a elevação de uma carga de 400 kg com aceleração de 2 m/s² , é utilizado um sistema com cabo e polias, conforme esquematizado na figura a seguir. Para atender a essas condições, a força de tração F, que deve ser aplicada ao cabo, em kN, é de:

Obs.: Considere a aceleração da gravidade constante e igual a 10 m/s² e despreze os efeitos dissipativos do sistema.

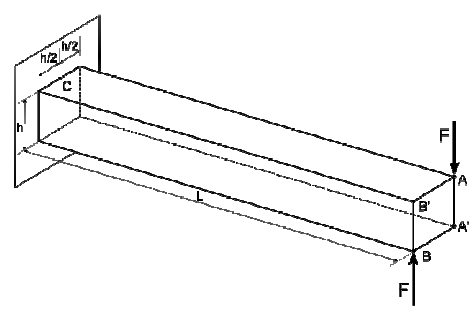

Uma viga engastada de comprimento L, com seção transversal quadrada e constante de lado h, é submetida à ação de duas forças concentradas de mesmo módulo e não nulas. As forças, aplicadas nos pontos A e B da extremidade livre da viga, são opostas e estão no mesmo plano da face AA’BB’. O módulo do momento resultante gerado por essas duas forças no ponto C, localizado na extremidade engastada indicada na figura, é:

Uma bomba hidráulica impele horizontalmente uma coluna de água por meio de um tubo com secção transversal constante de 2,5 cm² . Sabendo-se que a vazão de escoamento é de 10 L/s, o valor da velocidade de escoamento da água no tubo, em m/s, é de:

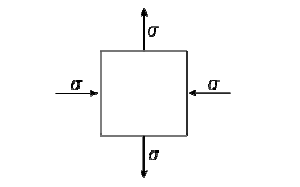

A figura a seguir ilustra um estado plano de tensão atuante em um ponto de um componente mecânico submetido à ação de forças externas. A tensão de cisalhamento máxima correspondente a esse estado de tensão vale:
